Ana
| Ürün serisi |
Harmony XALK |
| Ürün ya da bileşen tipi |

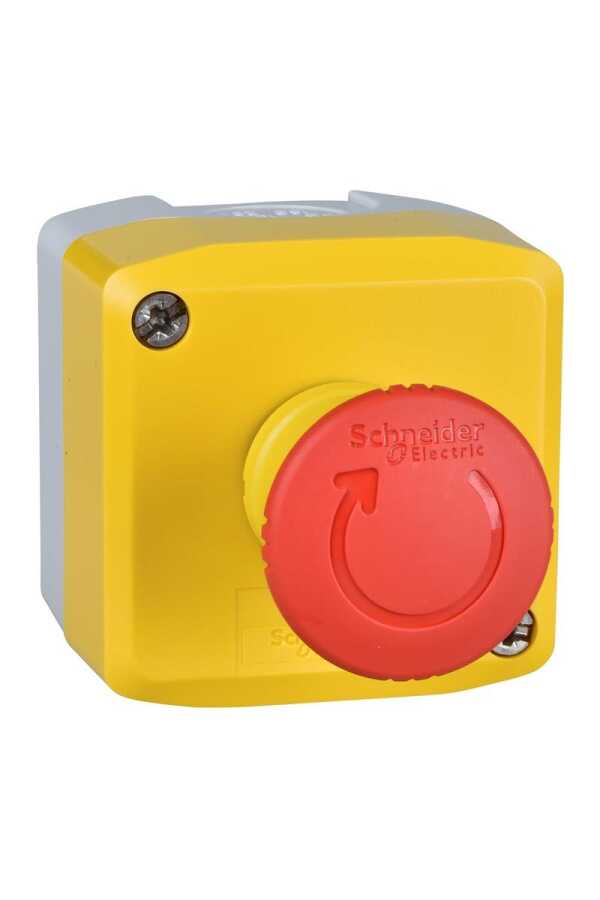

Eksiksiz kontrol istasyonu |
| Ürün grubu |
XALK |
| ürün varış yeri |
XB5 Ø 22 mm kontrol ve sinyalleme birimleri için |
| kontrol istasyonu uygulaması |
Acil durdurma fonkisyonu |
| muhafazanın tabanının rengi |
Açık gri (RAL 7035) |
| kapağın rengi |
Sarı (RAL 1021) |
| malzeme |
Polikarbonat |
| operatör profili |
1 mantar başlık basmalı düğmesi |
| operatörlerin açıklaması |
Red ''EMERGENCY STOP'' 1 NC |
| sıfırlama |
Döndürülerek serbest bırakılan |
| kontrol istasyonu düzenleme |
1 mantar başlık Ø 40 mm basmalı düğmesi, kırmızı 1 NK ACİL DURDURMA isaret |
| işaretleme yeri |
Yazı tutucu üzerinde işaretleme |
| kontak işlemi |
Yavaş kesen |
Tamamlayıcı
| kablo girişi |
Kablo girişi için 1 knock-out 0…14 mm
Pg 13 kablo rakoru ve ISO M20 için 2 knock-out 0…12 mm |
| Ürün ağırlığı |
0,194 kg |
| yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
| çalışma hareketi |
1,5 mm (NK değişimi elektrik durumu)
4,3 mm (toplam hareket) |
| çalışma gücü |
44 N |
| Mekanik dayanıklılık |
300000 cycles |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| sıkma torku |
0,8…1,2 N.m 'e uygunEN/IEC 60947-1 |
| vida başının şekli |
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
| kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunEN/IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
| elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V, 1 mA 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V, 5 mA 'e uygunEN/IEC 60947-5-4 |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-40…70 °C |
| aşırı gerilim kategorisi |
Class II 'e uygunIEC 60536 |
| IP koruma derecesi |
IP66 'e uygunIEC 60529
IP67
IP69
IP69K |
| NEMA koruma derecesi |
NEMA 13
NEMA 4X |
| IK koruma derecesi |
IK03 'e uygunEN 50102 |
| Standartlar |
EN/IEC 60947-1
EN/IEC 60947-5-4
CSA C22.2 No 14
EN/IEC 60947-5-1
JIS C 4520
EN/IEC 60204-1
UL 508
EN/ISO 13850
EN/IEC 60947-5-5 |
| titreşim direnci |
5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
7,0 cm |
| Package 1 Width |
7,0 cm |
| Package 1 Length |
10,0 cm |
| Package 1 Weight |
160,0 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
40 |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
6,849 kg |
Sözleşme garantisi
| Garanti |
18 ay |
