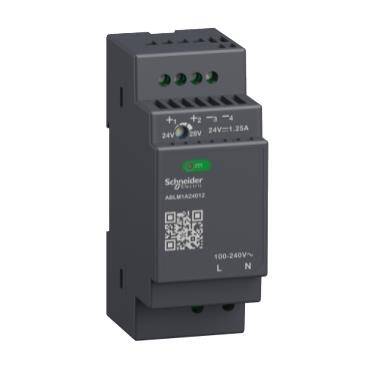

Gelince Sizi Arayalım| Ürün serisi | Modicon Power Supply |
|---|---|
| Ürün ya da bileşen tipi | Güç besleme |
| güç besleme tipi | Düzenlenmiş anahtar modu |
| variant option | Modular |
| muhafaza malzemesi | Plastik |
| Nominal input voltage | 100...240 V AC monofaze 100...240 V AC 2 phases |
| W cinsinden nominal güç | 30 W |
| çıkış gerilimi | 24 V DC |
| güç besleme çıkış akımı | 1,25 A |
| Input voltage limits | 90...264 V AC |
|---|---|
| Nominal network frequency | 50…60 Hz |
| Network system compatibility | TN TT IT |
| maximum leakage current | 0,25 mA 240 V AC |
| giriş koruma tipi | Entegre sigorta (birbiriyle değiştirilemez) 3,15 A External protection (recommended) 20 A Curve B External protection (recommended) 20 A Curve C External protection (recommended) 4 A Curve B External protection (recommended) 4 A Curve C |
| kalkış akımı | 25 A -de 115 V 50 A -de 230 V |
| 18 mm'lik vida adımı | 0.48 at 115 V AC 0.38 at 230 V AC |
| verimlilik | 87 % -de 115 V AC 87 % -de 230 V AC |
| Output voltage adjustment | 24...28 V |
| W cinsinden güç dağılımı | 5 W |
| akım tüketimi | < 0.8 A 115 V AC < 0.6 A 230 V AC |
| Turn-on time | < 2 s |
| tutma süresi | > 20 ms 115 V AC > 60 ms 230 V AC |
| Startup with capacitive loads | 3000 µF |
| rezidüel dalgalanma | < 100 mV |
| Expected capacitor life time | 10 yr |
| arizalar arasindaki ortalama süre (MTBF) | 2500000 h at 25 °C, tam yük 1000000 h at 55 °C, 80 % load |
| çıkış koruma tipi | Aşırı yük ve kısa devrelere karşı, koruma teknolojisi: otomatik sıfırlama Against over temperature, koruma teknolojisi: manual reset Aşırı gerilime karşı, koruma teknolojisi: manual reset |
| bağlantılar - terminaller | Vidalı bağlantı: 0,5...1,5 mm², (AWG 20...AWG 16) without wire end ferrule için giriş/çıkış Vidalı bağlantı: 0,5...1 mm², (AWG 20...AWG 18) with wire end ferrule için giriş/çıkış |
| line and load regulation | < 0.5 % network in line < 1 % network 0 to 100 % load |
| durum LED'i | 1 LED (yeşil) çıkış gerilimi |
| Derinlik | 55,6 mm |
| Yükseklik | 91 mm |
| Genişlik | 36 mm |
| Ürün ağırlığı | 0,170 kg |
| çıkış kuplörü | Seri Paralel |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Double-profile DIN ray panel montajı |
| besleme | SELV 'e uygunEN/IEC 60950-1 SELV 'e uygunEN/IEC 60204-1 SELV 'e uygunIEC 60364-4-41 |
| dielektrik gücü | 3000 V AC giriş/çıkış |
| Standartlar | EN 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1 |
|---|---|
| ürün sertifikaları | CE CUL Listelenen CUL Tanınan RCM CB Scheme EAC KC NEC: sınıf 2 |
| çalışma yüksekliği | < 2000 m overvoltage category III 2000 m...5000 m overvoltage category II |
| darbe dayanımı | 100 m/s² için 11 ms |
| IP koruma derecesi | IP20 |
| Ambient air temperature for operation | -25…55 °C akım değer kaybı olmadan mounting position A < 2000 m 55…70 °C with current derating of 2.67 % per °C mounting position A < 2000 m |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II without PE connection |
| kirletme derecesi | 2 |
| titreşim direnci | 3 mm (f= 2…9 Hz) 'e uygunIEC 60721-3-3 10 m/s² (f= 9…200 Hz) 'e uygunIEC 60721-3-3 |
| Electromagnetic immunity | Immunity to electrostatic discharge - test seviyesi: 6 kV (kontak deşarjı) 'e uygunEN/IEC 61000-4-2 Immunity to electrostatic discharge - test seviyesi: 9 kV (hava deşarjı) 'e uygunEN/IEC 61000-4-2 Elektromanyetik alan bağışıklık testi - test seviyesi: 10 V/m (80 MHz...2 GHz) 'e uygunEN/IEC 61000-4-3 Elektromanyetik alan bağışıklık testi - test seviyesi: 5 V/m (2...2,7 GHz) 'e uygunEN/IEC 61000-4-3 Elektromanyetik alan bağışıklık testi - test seviyesi: 3 V/m (2.7...6 GHz) 'e uygunEN/IEC 61000-4-3 Immunity to fast transients - test seviyesi: 4 kV (giriş-çıkışta) 'e uygunEN/IEC 61000-4-4 Kesinti bağışıklık testi - test seviyesi: 3 kV (güç beslemesi ve toprak arasında) 'e uygunEN/IEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 1.5 kV (fazlar arasında) 'e uygunEN/IEC 61000-4-5 Iletimli kesintilere bağışıklık - test seviyesi: 10 Vrms (0,15...80 MHz) 'e uygunEN/IEC 61000-4-6 Manyetik alanlara bağışıklık - test seviyesi: 30 A/m (50...60 Hz) 'e uygunEN/IEC 61000-4-8 Gerilim düşmesine karşı bağışıklık - test seviyesi: % 100 (1 çevrim) 'e uygunEN/IEC 61000-4-11 Gerilim düşmesine karşı bağışıklık - test seviyesi: 60 % (10 döngü) 'e uygunEN/IEC 61000-4-11 Gerilim düşmesine karşı bağışıklık - test seviyesi: % 30 (25 cycles) 'e uygunEN/IEC 61000-4-11 Kesintili alan emisyonu 'e uygunEN 55016-2-3 Harmonik akım emisyonları için limitler 'e uygunEN 61000-3-2 Iletimli kesinti emisyonu 'e uygunEN 55016-1-2 Iletimli kesinti emisyonu 'e uygunEN 55016-2-1 |
| elektromanyetik emisyon | Iletimli emisyonlar 'e uygunEN 61000-6-3 Yayılmalı emisyonlar 'e uygunEN 61000-6-4 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5 cm |
| Package 1 Width | 6 cm |
| Package 1 Length | 11 cm |
| Package 1 Weight | 172 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 29 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 5,332 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 1392 |
| Package 3 Height | 105 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 267,936 kg |
| Garanti | 18 ay |
|---|
