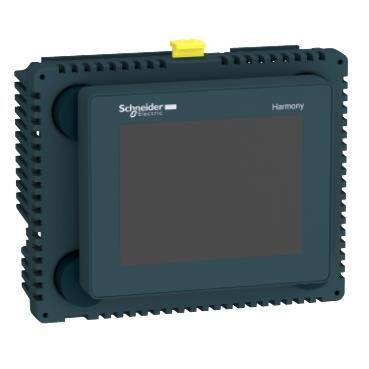

Gelince Sizi Arayalım| Ürün serisi | Harmony SCU |
|---|---|
| Ürün ya da bileşen tipi | Küçük touch HMI kontrolörü |
| ekran boyutu | 3,5 inç |
| ekran tipi | Ile arkadan aydınlatmalı LED renkli TFT LCD |
| dokunmatik panel | Analog |
| cihaz sunumu | Açılı |
| ekran çözünürlüğü | 320 x 240 pixels QVGA |
|---|---|
| arka aydınlatma ömrü | 50000 saatile 65000 renk |
| parlaklık | Dokunmatik panel üzerinden 16 düzey |
| görüntüleme açısı yatay x dikey | 60° sol 60° sağ 40° üst 60° alt |
| karakter yazı tipi | Japonca (ANK, Kanji) ASCII Tayvanca (geleneksel Çince) Korece Çince (basitleştirilmiş Çince) |
| besleme | Harici kaynak |
| [Us] nominal besleme gerilimi | 24 V (20,4…28,8 V)DC |
| mikro kırılmalara bağışıklık | 10 ms |
| Kalkış akımı | 30 A |
| güç tüketimi | 15 W |
| Cihaz üzerii sinyalizasyon | Gösterge yok |
| sayfaların sayısı | Dahili bellek kapasitesi ile sınırlı |
| yazılım gösterimi | SoMachine |
| işletim sistemi | Harmony |
| işlemci adı | CPU RISC |
| işlemci frekansı | 333 MHz |
| bellek açıklaması | Flash NAND, 128 MB Dahili veri depolama FRAM, 128 kB Uygulama çalıştırma DRAM, 128 MB |
| entegre bağlantı tipi | 1 seri bağlantı - RJ45 - RS232/RS485 (hiz: <= 115,2 kbit/sn) 1 Ethernet TCP/IP - RJ45 1 USB 2.0 tip mini B 1 USB 2.0 tip A CANopen ana veriyolu - SUB-D 9 |
| gerçek zamanlı saat | Dahili |
| karşıdan yüklenebilir protokoller | CANopen Modbus TCP/IP Modbus |
| sabitleme modu | 1 somun ile - çap: Ø 22 mm, montaj yeri: 1...6 mm ince panel |
| muhafaza malzemesi | PC/PBT |
| darbe dayanımı | 147 m/s² için 11 ms (DIN rayı üzerine) 'e uygunIEC 60068-2-27 294 m/s² için 6 ms (pano montajı üzerine) 'e uygunIEC 60068-2-27 |
| titreşim direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi - test seviyesi: 8 kV (hava deşarjı) 'e uygunIEC 61000-4-2 Elektrostatik deşarj bağışıklık testi - test seviyesi: 6 kV (kontak deşarjı) 'e uygunIEC 61000-4-2 Elektromanyetik alanlara duyarlılık - test seviyesi: 10 V/m (80 MHz...3 GHz) 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 2 kV (güç hatları) 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (analog G/Ç ve çalışma gerilimi arasında) 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 2 kV (röle telleri) 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (Ethernet hattı) 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (COM hattı) 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (CAN hattı) 'e uygunIEC 61000-4-4 Kesinti bağışıklık testi - test seviyesi: 2 kV (güç besleme (ortak mod)) 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 1 kV (güç besleme (diferansiyel mod)) 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 1 kV ortak mod (dijital G/Ç) 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 0,5 kV diferansiyel mod (dijital G/Ç) 'e uygunIEC 61000-4-5 Iletimli RF kesintileri - test seviyesi: 10 V (0,15...80 MHz) 'e uygunIEC 61000-4-6 Iletimli emisyon - test seviyesi: 150 kHz...30 MHz 'e uygunEN 55011 Yayılmalı emisyon - test seviyesi: 30 MHz...1 GHz 'e uygunEN 55011 |
| Dijital giriş sayısı | 2 için hızlı giriş (normal mod) 'e uygunIEC 61131-2 Tip 1 14 için dijital giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital giriş gerilimi | 24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif) |
| ortak nokta sayısı | 1 için hızlı giriş (HSC modu) 2 için dijital giriş |
| Dijital giriş akımı | 7,83 mA için hızlı giriş 5 mA için dijital |
| giriş empedansı | 2.81 kOhm 4,7 kOhm |
| sensör güç beslemesi | 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1.5 mA 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 2.5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1 mA |
| yapılandırılabilir filtreleme süresi | 0 ms filtre yok (yok) 0,004...0,04 ms kontak filtresi (Nx0,5ms (64>=N>=2) adımlı mandal/olay ve kümülatif filtre) 3...12 ms entegratör (yok/çalıştır/durdur) |
| maximum input frequency | 100 kHz için hızlı giriş (enkoder modu) - kontrol tipi A/B 100 kHz için hızlı giriş - kontrol tipi monofaze 100 kHz için hızlı giriş - kontrol tipi darbe/yön |
| maximum cable distance between devices | Ekranlı kablo: <10 m için hızlı giriş Ekranlı kablo: <100 m için dijital giriş Ekransız kablo: <50 m için dijital giriş |
| bağlantı aralığı | 3,5 mm |
| aşırı gerilim koruması | Ile asiri gerilim korumasi |
| kanallar ve iç lojik arasındaki yalıtım | 500 V DC |
| kanallar arasındaki yalıtım | Hiçbiri |
| Dijital çıkış sayısı | 2 hızlı çıkış (normal mod), çikis lojigi: kaynak 8 dijital çıkış, çikis lojigi: kaynak |
| Dijital çıkış gerilimi | 24 V DC (gerilim limitli: 19,2...28,8 V)ile transistör ayrık çıkış(lar) 24 V DC (gerilim limitli: 5...30 V)ile röle ayrık çıkış(lar) 220 V AC (gerilim limitli: 100...250 V)ile röle ayrık çıkış(lar) |
| giriş/çıkış sayısı | 2 için hızlı giriş, terminaller: FI0...FI1 14 için dijital giriş, terminaller: DI0...DI13 2 için hızlı çıkış, terminaller: FQ0...FQ1 8 için dijital çıkış, terminaller: DQ0...DQ7 |
| Dijital çıkış akımı | 2 A (ortak çıkış başına akım <4 A), yanıt süresi 5 msile açma kontağı için dijital çıkış 2 A (ortak çıkış başına akım <4 A), yanıt süresi 2 msile kapama kontağı için dijital çıkış 300 mA, yanıt süresi 2 ms için hızlı çıkış (normal mod) 50 mA, yanıt süresi 2 ms için hızlı çıkış (PWM veya PTO modu) |
| yalıtım direnci | > 10 MOhm G/Ç ve iç lojik arasında > 10 MOhm güç beslemesi ve toprak arasında |
| maximum output frequency | 100 kHz için hızlı çıkış (PTO modu) 1 kHz için hızlı çıkış (PWM modu) |
| mutlak doğruluk hatası | Tam ölçeğin +/- %0,1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin %1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- % 5'i döngü oranı %10...90 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- % 10'u döngüsel oran %20...80 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- % 15'i döngü oranı %30...70 için hızlı çıkış (PWM veya PTO modu) |
| Yükseklik | 74,95 mm |
| Genişlik | 128 mm |
| Derinlik | 102 mm |
| Ürün ağırlığı | 0,512 kg |
| Standartlar | IEC 61000-6-2 FCC Sınıf A UL 508 EN 61131-2 CSA C22.2 No 213 Sınıf I Bölüm 2 ANSI/ISA 12-12-01 |
|---|---|
| Ürün sertifikaları | CULus 508 cUL 1604 Sınıf 1 Bölüm 2 KCC C-Tick cULus CSA 22-2 No 142 GOST |
| İşaretleme | CE |
| çalışma için ortam hava sıcaklığı | 0…50 °C |
| Depolama ortam koşulları | -20…60 °C |
| bağıl nem | 5…85 % yoğuşmasız |
| çalışma yüksekliği | <= 2000 m |
| depolama yüksekliği | 0…10000 m |
| maksimum basınç | 800...1114 hPa |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| NEMA koruma derecesi | NEMA 4X ön panel |
| kirletme derecesi | 2 'e uygunIEC 60664 |
| çevresel özellik | Korozif gazsız |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height |
