Gelince Sizi Arayalım| seri | Acti9 |
|---|---|

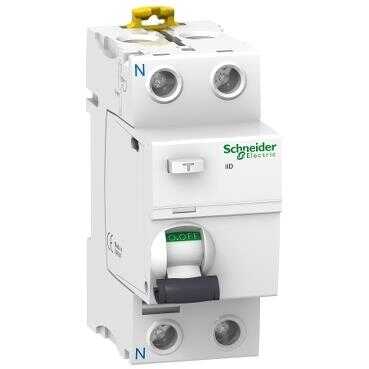

| ürün adı | Acti9 iID |
| Ürün ya da bileşen tipi | Residual current circuit breaker (RCCB) |
| Ürün grubu | İID |
| Kutup tanımı | 2P |
| nötr konum | Sol |
| [In] nominal akım | 16 A |
| Şebeke tipi | AC |
| toprak kaçağı hassasiyeti | 10 mA |
| toprak kaçağı koruması zaman gecikmesi | Anlık |
| toprak kaçağı koruma sınıfı | Type AC |
| sistemde cihazın yeri | Çıkış |
|---|---|
| Şebeke frekansı | 50/60 Hz |
| [Ue] nominal çalışma voltajı | 220...240 V AC 50/60 Hz |
| rezidüel akım açma teknolojisi | Gerilim bağımsız |
| hominal kesme ve kapama kapasitesi | Idm 1500 A Im 1500 A |
| nominal koşullu kısa devre akımı | 10 kA |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| kesinti akımı | 250 A |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Montaj Tipi | Takılabilir |
| montaj desteği | DIN rayı |
| 9 mm vida adımı | 4 |
| Yükseklik | 91 mm |
| Genişlik | 36 mm |
| Derinlik | 73,5 mm |
| Ürün ağırlığı | 0,21 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | AC-1: 15000 cycles |
| Kilitleme seçenekleri tanımı | Kilitleme cihazı |
| bağlantılar - terminaller | Tek terminal üst veya alt1…35 mm² sert Tek terminal üst veya alt1…25 mm² esnek Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | 14 mm için üst veya alt baglanti |
| sıkma torku | 3,5 N.m üst veya alt |
| Standartlar | EN/IEC 61008-1 |
|---|---|
| IP koruma derecesi | IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529 |
| kirletme derecesi | 3 |
| elektromanyetik uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1 |
| çalışma için ortam hava sıcaklığı | -5…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,0 cm |
| Package 1 Width | 8,0 cm |
| Package 1 Length | 10,0 cm |
| Package 1 Weight | 219 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 54 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 12,283 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 432 |
| Package 3 Height | 44,4 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 110,266 kg |
| Garanti | 18 months |
|---|
