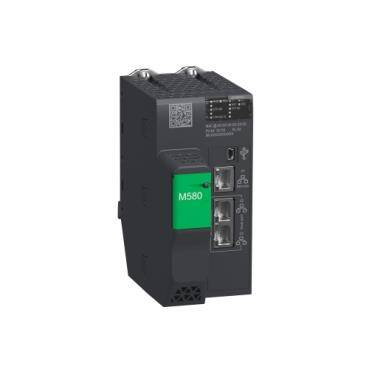

| Ürün serisi | Modicon M580 |
|---|---|
| Ürün ya da bileşen tipi | Işlemci modülü |
| rafların sayısı | 8 |
|---|---|
| Local I/O processor capacity (discrete) | 5120 I/O |
| Local I/O processor capacity (analog) | 1280 I/O |
| Number of application specific channel (local rack) | 180 |
| uygulamaya özel G/Ç | Sayaç SSI enkoder Hareket kontrolü Seri bağlantı HART Doğru zaman damgası |
| kontroller | Proses kontrolü |
| kontrol kanalları | Programlanabilir döngüler |
| entegre bağlantı tipi | 1 Ethernet TCP/IP için hizmet portu 2 Ethernet TCP/IP için cihaz ağı USB tip mini B |
| uzak G/Ç istasyonu sayısı | 31 - 2 omurga(lar) basina uzaktan düşüş |
| dağıtık ekipman sayısı | 64 |
| haberleşme modülü işlemcisi | 8 AS Arayüz modülü 6 Ethernet haberleşme modülü |
| haberleşme hizmeti | DIO tarayıcı RIO tarayıcı |
| bellek açıklaması | Genişletilebilir flash, 4 GB için veri depolama Entegre RAM, 10 kB için sistem belleği Entegre RAM, 24 MB için program Entegre RAM, 4096 kB için veri |
| uygulama yapısı | 1 periyodik hızlı görev 128 olay görevi 1 döngüsel/periyodik master görevi 2 yardımcı görev |
| msn başına talimat sayısı | 40 Kinst/ms % 100 Boolean 60 Kinst/ms %65 Boolean ve %35 sabit aritmetik |
| akım tüketimi | 295 mA -de 24 V DC |
| MTBF güvenilirliği | 600000 H |
| İşaretleme | CE |
| titreşim direnci | 3 gn |
|---|---|
| darbe dayanımı | 30 gn |
| çalışma için ortam hava sıcaklığı | 0…60 °C |
| Depolama ortam koşulları | -40…85 °C |
| çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
| bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
| IP koruma derecesi | IP20 |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| ürün sertifikaları | CE UL CSA RCM EAC Deniz Ticareti |
| standartlar | EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 |
| çevresel özellik | Tehlikeli konum sınıf I bölüm 2 |
| besleme | Raf üzerinden dahili güç besleme |
| durum LED'i | 1 LED (yeşil) işlemci çalışıyor (RUN) 1 LED (kırmızı) işlemci veya sistem hatası (ERR) 1 LED (kırmızı) G/Ç modülü, hata (G/Ç) 1 LED (yeşil) indirme sürüyor (DL) 1 LED (kırmızı) bellek kartı veya CPU flash hatası (YEDEK) 1 LED (yeşil/kırmızı) ETH MS (Ethernet portu konfigürasyon durumu) 1 LED (yeşil/kırmızı) Eth NS (Ethernet ağ durumu) 1 LED (yeşil) I/O values overrided by user (FORCED IO) |
| Ürün ağırlığı | 0,849 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,8 cm |
| Package 1 Width | 17,8 cm |
| Package 1 Length | 25,2 cm |
| Package 1 Weight | 879,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 5,714 kg |
| Garanti | 18 ay |
|---|
