Gelince Sizi Arayalım| range of product | Acti 9 |
|---|---|

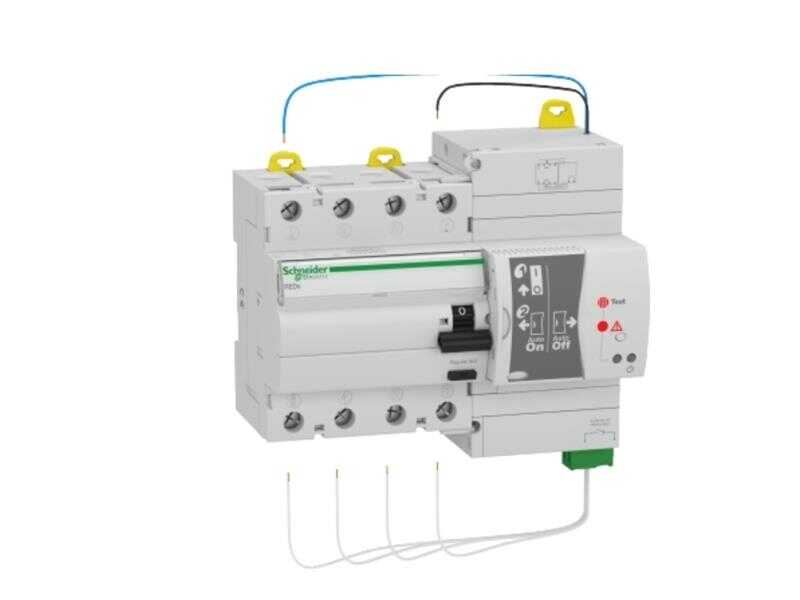

| Ürün Adı | Acti9 REDs |
| Ürün Ya da Bileşen Tipi | Kaçak akım devre kesicisi (RCCB) |
| Ürün Grubu | REDs |
| Koruma Türü | Yeniden kapatıcı |
| Kutup Tanımı | 4P |
| nötr konum | Sol |
| sinyal kontakları düzenleme | 1NA veya 1NK veya kesintili 1 Hz |
| [In] nominal akım | 25 A |
| Topraklama Sistemi | TT TN-S |
| Şebeke Tipi | AC |
| toprak kaçağı hassasiyeti | 30 mA |
| sistemde cihazın yeri | Çıkış |
|---|---|
| Şebeke Frekansı | 50 Hz |
| [Ue] nominal çalışma voltajı | 400 V AC 50 Hz fazdan nötre |
| sıfırlama | Hata sıfırlama toprak kaçağı |
| test fonksiyonu | Manuel -de > 170 V |
| toprak kaçağı koruması zaman gecikmesi | Anlık |
| toprak kaçağı koruma sınıfı | A tipi |
| Minimum çıkış empedansı | 16 kOhm at operating 8 kOhm at non-operating |
| nominal kapama ve kesme kapasitesi | Idm 630 A 400 V |
| nominal koşullu kısa devre akımı | Inc: 6 kA - associated with DPN, 40 A Inc: 10 kA - associated with DPNN, 40 A Inc: 10 kA - associated with iC60N, 25 A Inc: 10 kA - associated with iC60H, 25 A Inc: 10 kA - associated with iC60L, 25 A Inc: 10 kA - associated with NG125, 25 A Inc: 10 kA - associated with gG fuse, 25 A |
| [Ui] nominal yalıtım voltajı | 500 V |
| [Uimp] nominal darbe dayanım voltajı | 4 kV |
| kesinti akımı | 250 A |
| Kontrol tipi | Geçiş |
| yerel sinyalleme | 2 LED Rezidüel akım cihazı: AÇIK/KAPALI göstergesi Yeniden kapatma cihazı: AÇIK/KAPALI göstergesi |
| çalışma modu | Reclosing time: < 10 s Max nb of consecutive restart: 3 Min interval between 2 closings: 30 s Stopping restart cycle if insulation fault present: 15 min Insulation fault presence monitoring |
| Yalıtım hatası teşhisi | Arıza tespit edilirse her 2 dakikada bir teşhis |
| sinyalleme devre gerilimi | AC: 5...230 V DC: 5...230 V |
| sinyalleme çıkış akımı | 0,6 mA min 100 mA maks, cos phi =1 |
| Montaj Tipi | Sabit |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| 9 mm vida adımı | 14 |
| Yükseklik | 98 mm |
| Genişlik | 125 mm |
| Derinlik | 79,5 mm |
| gömme derinliği | 73,5 mm |
| ürün ağırlığı | 0,67 kg |
| mekanik dayanıklılık | 4000 cycles açık-kapalı |
| bağlantılar - terminaller | Koruma tüneli terminali35 mm² sert Koruma tüneli terminali35 mm² esnek Koruma tüneli terminali35 mm² halkalı ve esnek |
| yardımcı bağlantı terminali | Tünel tipi terminal in 2,5 mm² esnek Tünel tipi terminal in 2,5 mm² sert Tünel tipi terminal in 2,5 mm² halkalı ve esnek |
| tel sıyırma uzunluğu | Güç devresi: 12 mm Sinyalleme: 9 mm |
| sıkma torku | Güç devresi: 2 N.m Sinyalleme: 0,4 N.m |
| Standartlar | EN 61008 IEC 61008 |
|---|---|
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| elektromanyetik uyumluluk | 8/20 µs dalga bağışıklığı, 250 A |
| tropik iklim | 2 |
| bağıl nem | 95 % -de 55 °C |
| çalışma için ortam hava sıcaklığı | -5…40 °C |
| Depolama Ortam Koşulları | -20…60 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 12 cm |
| Package 1 Width | 14 cm |
| Package 1 Length | 17 cm |
| Package 1 Weight | 731 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 6,43 kg |
| Garanti | 18 ay |
|---|
