Gelince Sizi Arayalım| Seri | Compact |
|---|---|

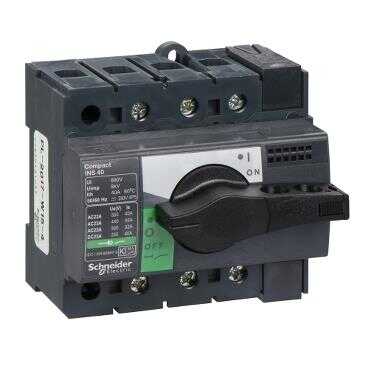

| Ürün Adı | ComPacT INS |
| Ürün Ya da Bileşen Tipi | Bağlantı kesici |
| Kutup Tanımı | 3P |
| Şebeke Tipi | DC AC |
| Şebeke Frekansı | 50/60 Hz |
| [Ie] nominal çalışma akımı | AC-22A: 40 A AC 50/60 Hz 220/240 V AC-22A: 40 A AC 50/60 Hz 380/415 V AC-22A: 40 A AC 50/60 Hz 440/480 V AC-22A: 40 A AC 50/60 Hz 500 V AC-23A: 32 A AC 50/60 Hz 500 V AC-23A: 40 A AC 50/60 Hz 220/240 V AC-23A: 40 A AC 50/60 Hz 380/415 V AC-23A: 40 A AC 50/60 Hz 440/480 V DC-22A: 40 A DC 125 V seri olarak 2 kutup DC-23A: 40 A DC 125 V seri olarak 2 kutup |
| [Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ith] klasik açık hava termik akımı | 40 A -de 60 °C |
| [Icm] nominal kısa devre kapama kapasitesi | 15 kA sadece yük ayırıcı 500 V AC -de 50/60 Hz 75 kA şebeke tarafı koruma devre kesicisi ile 500 V AC -de 50/60 Hz |
| [Ue] nominal çalışma voltajı | 125 V DC 500 V AC 50/60 Hz |
| yalıtıma uygunluk | Evet |
| kontak konum göstergesi | Evet |
| görünür kesme | Yok |
| kirletme derecesi | 3 |
| Kontrol tipi | Döner kol |
|---|---|
| kol rengi | Siyah |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı Plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| kablo kesiti | 1,5…50 mm² |
| maksimum güç | AC-23: 11 kW -de 220/240 V AC 50/60 Hz AC-23: 18,5 kW -de 500/525 V AC 50/60 Hz AC-23: 20 kW -de 380/415 V AC 50/60 Hz AC-23: 22 kW -de 440 V AC 50/60 Hz |
| nominal görev | Kesintisiz |
| kesintili görev sınıfı | Sınıf % 120 - 60 |
| [Icw] nominal kısa süreli dayanma akımı | 0,67 kA süresince 20 s 'e uygunIEC 60947-3 1,73 kA süresince 3 s 'e uygunIEC 60947-3 3 kA süresince 1 sn 'e uygunIEC 60947-3 0,55 kA süresince 30 s 'e uygunIEC 60947-3 |
| mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | AC-22A: 1500 cycles 220/240 V AC 50/60 Hz AC-22A: 1500 cycles 380/415 V AC 50/60 Hz AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 220/240 V AC 50/60 Hz AC-23A: 1500 cycles 380/415 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz DC-22A: 1500 cycles 250 V DC seri olarak 2 kutup DC-23A: 1500 cycles 250 V DC seri olarak 2 kutup |
| bağlantı aralığı | 18 mm |
| yükseklik | 85 mm |
| genişlik | 90 mm |
| derinlik | 62,5 mm |
| Ürün Ağırlığı | 0,5 kg |
| Standartlar | IEC 60947-1 IEC 60947-3 |
|---|---|
| Ürün Sertifikaları | KEMA-KEUR CCC |
| IP koruma derecesi | IP40 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to EN 50102 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 9,5 cm |
| Package 1 Width | 9,5 cm |
| Package 1 Length | 9,5 cm |
| Package 1 Weight | 600 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 18 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 11,21 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 144 |
| Package 3 Height | 50 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 102,872 kg |
| Garanti | 18 months |
|---|
