Gelince Sizi Arayalım| seri | Compact |
|---|---|
| Ürün ya da bileşen tipi | Bağlantı kesici |

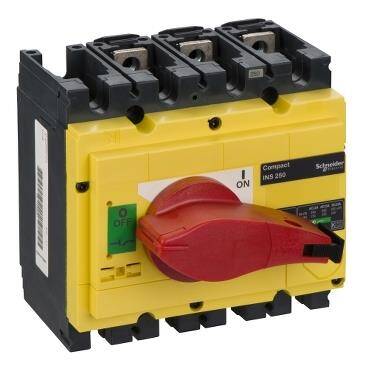

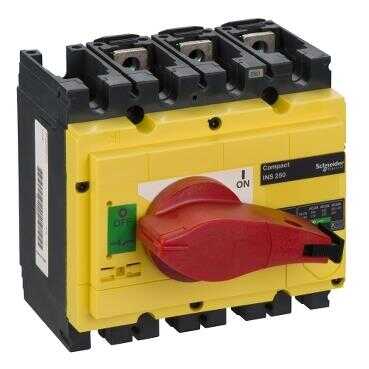

| ürün adı | ComPacT INS |
| Kutup tanımı | 3P |
| Şebeke tipi | AC DC |
| Şebeke frekansı | 50/60 Hz |
| [Ie] nominal çalışma akımı | AC-22A: 250 A AC 50/60 Hz 220/240 V AC-22A: 250 A AC 50/60 Hz 380/415 V AC-22A: 250 A AC 50/60 Hz 440/480 V AC-22A: 250 A AC 50/60 Hz 480 V NEMA AC-22A: 250 A AC 50/60 Hz 500/525 V AC-22A: 250 A AC 50/60 Hz 660/690 V AC-23A: 250 A AC 50/60 Hz 220/240 V AC-23A: 250 A AC 50/60 Hz 380/415 V AC-23A: 250 A AC 50/60 Hz 440/480 V AC-23A: 250 A AC 50/60 Hz 480 V NEMA AC-23A: 250 A AC 50/60 Hz 500/525 V AC-23A: 250 A AC 50/60 Hz 660/690 V DC-22A: 250 A DC 125 V seri olarak 2 kutup DC-23A: 250 A DC 125 V seri olarak 2 kutup |
| [Ui] nominal yalıtım voltajı | 750 V AC 50/60 Hz |
| [Ith] klasik açık hava termik akımı | 250 A -de 60 °C |
| [Icm] nominal kısa devre kapama kapasitesi | 30 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz |
| [Ue] nominal çalışma voltajı | 250 V DC 690 V AC 50/60 Hz |
| yalıtıma uygunluk | Evet |
| kontak konum göstergesi | Evet |
| görünür kesme | Yok |
| kirletme derecesi | 3 |
| Kontrol tipi | Kırmızı ve sarı döner kurma kollu |
|---|---|
| kol rengi | Kırmızı |
| Montaj Tipi | Sabit |
| montaj desteği | Plaka Ray |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| maksimum güç | AC-23: 132 kW -de 380/415 V AC 50/60 Hz AC-23: 150 kW -de 440 V AC 50/60 Hz AC-23: 150 kW -de 480 V AC 50/60 Hz (NEMA) AC-23: 160 kW -de 500/525 V AC 50/60 Hz AC-23: 210 kW -de 660/690 V AC 50/60 Hz AC-23: 75 kW -de 220/240 V AC 50/60 Hz AC-23: 75 kW -de 230 V AC 50/60 Hz (NEMA) |
| nominal görev | Kesintisiz |
| [Icw] nominal kısa süreli dayanma akımı | 1,8 kA süresince 30 s 'e uygunIEC 60947-3 2,2 kA süresince 20 s 'e uygunIEC 60947-3 4,9 kA süresince 3 s 'e uygunIEC 60947-3 8,5 kA süresince 1 sn 'e uygunIEC 60947-3 |
| mekanik dayanıklılık | 15000 cycles |
| elektrik dayanıklılığı | AC-22A: 1500 cycles 440 V AC 50/60 Hz AC-22A: 1500 cycles 500 V AC 50/60 Hz AC-22A: 1500 cycles 690 V AC 50/60 Hz AC-23A: 1500 cycles 440 V AC 50/60 Hz AC-23A: 1500 cycles 500 V AC 50/60 Hz AC-23A: 1500 cycles 690 V AC 50/60 Hz DC-22A: 1500 cycles 125 V DC seri olarak 2 kutup DC-23A: 1500 cycles 125 V DC seri olarak 2 kutup |
| bağlantı aralığı | 35 mm |
| Yükseklik | 136 mm |
| Genişlik | 140 mm |
| derinlik | 96 mm |
| Ürün ağırlığı | 2 kg |
| Standartlar | IEC 60947-1 IEC 60947-3 |
|---|---|
| Ürün sertifikaları | KEMA-KEUR CCC |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunEN 50102 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| Unit Type of Package 1 | Db |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 14,0 cm |
| Package 1 Width | 16,0 cm |
| Package 1 Length | 17,0 cm |
| Package 1 Weight | 2,218 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 9 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 20,612 kg |
| Garanti | 18 months |
|---|
