Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!
Gelince Sizi Arayalım| Seri | VigiPacT |
|---|---|

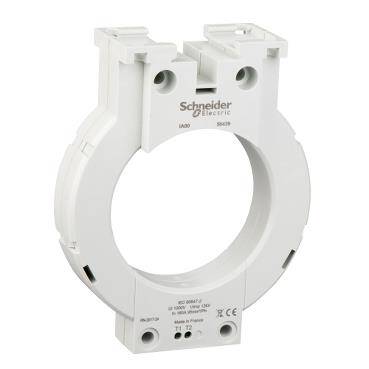

| Ürün Grubu | IA80 |
| Ürün Ya da Bileşen Tipi | Toprak kaçağı akım sensörü |
| Cihaz Uygulaması | Ekipman izleme ve kontrolü |
| Seri Uyumluluğu | VigiPacT RH10M rezidüel akım koruma rölesi VigiPacT RH10P rezidüel akım koruma rölesi VigiPacT RH21M rezidüel akım koruma rölesi VigiPacT RH21P rezidüel akım koruma rölesi VigiPacT RH68M rezidüel akım koruma rölesi VigiPacT RH86M rezidüel akım koruma rölesi VigiPacT RH86P rezidüel akım koruma rölesi VigiPacT RH99M rezidüel akım koruma rölesi VigiPacT RH99P rezidüel akım koruma rölesi VigiPacT RH197M rezidüel akım koruma rölesi VigiPacT RH197P rezidüel akım koruma rölesi VigiPacT RHU rezidüel akım koruma rölesi VigiPacT RHUs rezidüel akım koruma rölesi VigiPacT RMH rezidüel akım koruma rölesi |
| current sensor type | A-tipi kapalı toroid |
| [Ie] nominal çalışma akımı | 160 A |
| transformatör oranı | 1/1000 |
|---|---|
| Şebeke Tipi | AC/DC |
| Şebeke Frekansı | 45...440 Hz |
| Nominal kısa devre dayanma akımı (Ik) | 85 kA için 0,5 sn |
| rezidüel kısa devreye dayanma akımı | 85 kA / 0,5 sn 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 1000 V |
| aşırı gerilim kategorisi | IV |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 12 kV |
| montaj modu | Sabit (kablolar) Sabit (düz devre kartı) Sabit (profilli metal levha) Sabit (slotlu devre kartı) Takılabilir (DIN rayı) |
| kalori değeri | 3,19 MJ |
| bağlantılar - terminaller | Vidalı bağlantı 0,22 mm² |
| çap | Dahili: 80 mm |
| kablo dış çapı | 40 mm: 95 mm² (maksimum) |
| ürün ağırlığı | 0,42 kg |
| Yükseklik | 122 mm |
| Genişlik | 150 mm |
| Derinlik | 44 mm |
| IP koruma derecesi | Konnektörler: IP20 IP30 |
|---|---|
| çevresel özellik | Hizmet esnasında değilken nemli sıcağa maruz kalma (25...55 °C, RH % 95) : 28 döngü 'e uygunIEC 60068-2-30 Tuz buharı: Kb/2 'e uygunIEC 60068-2-52 Hizmet esnasında nemli sıcağa maruz kalma: kategori C2: 48 saat 'e uygunIEC 60068-2-56 |
| kirletme derecesi | Seviye 3 'e uygunIEC 60664-1 |
| çalışma için ortam hava sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -55…85 °C |
| Standartlar | IEC 60947-2 |
| Ürün Sertifikaları | CE |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,4 cm |
| Package 1 Width | 13,2 cm |
| Package 1 Length | 16,4 cm |
| Package 1 Weight | 332,0 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 40 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 14,046 kg |
| Garanti | 18 months |
|---|
