Ana
| seri |
VigiPacT |
| Ürün grubu |
RH99M |
| Ürün ya da bileşen tipi |

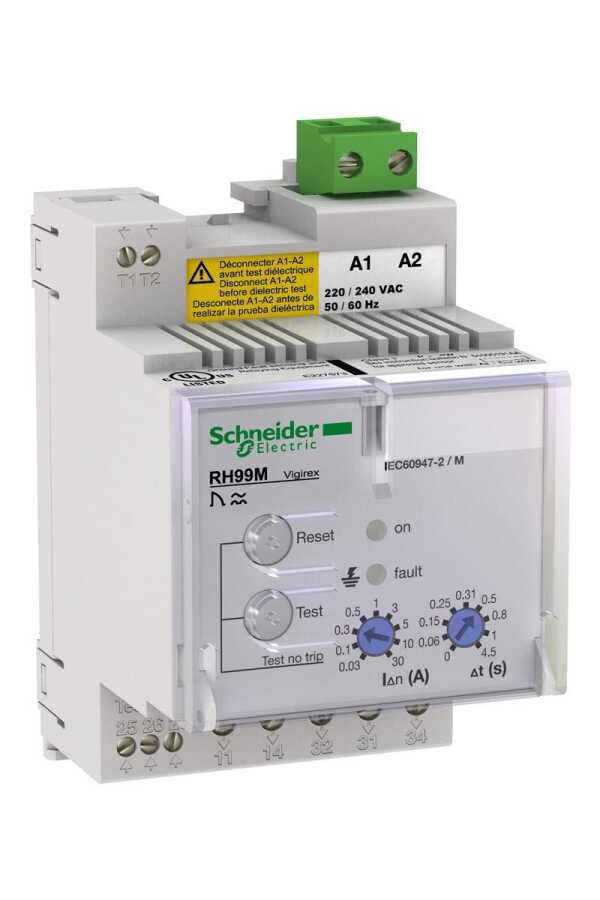

Rezidüel akım koruma rölesi |
| röle uygulaması |
Protection relay |
| montaj desteği |
DIN rayı |
| toprak kaçağı koruma sınıfı |
Type A |
| ayarın tipi |
Selector |
| rezidüel toprak kaçağı duyarlılık ayar tipi |
Ayarlanabilir 9 ayar |
| Earth-leakage sensitivity |
0.03…30 A |
| Earth-leakage time delay |
Anlık for 0,03 A
Ayarlanabilir 9 ayar 0…4,5 s for 0,03…30 A |
| Current sensors compatibility |
VigiPacT TOA toprak kaçağı akım sensörü
VigiPacT A toprak kaçağı akım sensörü
VigiPacT L toprak kaçağı akım sensörü |
| [Ithe] klasik muhafazalı termik akım |
8 A |
| minimum yük |
10 mA -de 12 V |
| [Us] nominal besleme gerilimi |
220...240 V AC 50/60 Hz % 55...110 |
| güç tüketimi |
4 VA |
| Monitored distribution system |
1000 V - AC -de 50/60 Hz (maksimum)
1000 V - AC -de 400 Hz (maksimum) |
| topraklama sistemi |
TN-S
TT
IT |
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| sıfırlama |
Manuel sıfırlama |
Tamamlayıcı
| test fonksiyonu |
Uzaktan test
Yerel |
| izleme |
Elektronik (sürekli)
Güç besleme (sürekli)
Röle/sensör bağlantısı (sürekli) |
| ölçümün tipi |
Toprak hatası akım dahili ölçümü, aralik: % 80...100 |
| ayarların kurcalamaya dayanıklılığı |
Mühürlenebilir kapakla korunur |
| bağlantılar - terminaller |
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12
Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12 |
| tel sıyırma uzunluğu |
Yardımcı güç besleme: 7 mm için üst baglanti
Hata: 8 mm için alt baglanti
Röle testi ve hata sıfırlama: 5 mm için alt baglanti
Sensör: 5 mm için üst baglanti
Gerilim varlığı: 8 mm için alt baglanti |
| sıkma torku |
Yardımcı güç besleme: 0,6 N.m üst
Hata: 0,6 N.m alt
Röle testi ve hata sıfırlama: 0,25 N.m alt
Sensör: 0,25 N.m üst
Gerilim varlığı: 0,6 N.m alt |
| 9 mm vida adımı |
6 |
| Genişlik |
54 mm |
| Yükseklik |
81 mm |
| Derinlik |
74 mm |
| Ürün ağırlığı |
0,3 kg |
| IP koruma derecesi |
Ön yüzde: IP40 'e uygunEN/IEC 60529
Yan parçalarda: IP30 'e uygunEN/IEC 60529
Bağlantı terminallerinde: IP20 'e uygunEN/IEC 60529 |
| IK koruma derecesi |
IK07 'e uygunEN 50102 |
| mekanik dayanıklılık |
Yangına dayanıklılık 'e uygunIEC 60695-2-1
IK koruma 2 joules: IK07 'e uygunEN 50102
Titreşimler 13,2...100 Hz: 0,7 g
Titreşimler 2...13,2 Hz: +/- 1 mm |
Ortam
| aşırı gerilim kategorisi |
IV |
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf II |
| elektromanyetik uyumluluk |
Iletimli ve yayılmalı emisyonlar: B 'e uygunCISPR 11
Iletimli radyo frekansı bağışıklık testi: 3 'e uygunIEC 61000-4-6
Elektrostatik deşarj bağışıklık testi: 4 'e uygunIEC 61000-4-2
Yüksek enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-5
Alçak enerji iletimli duyarlılık: 4 'e uygunIEC 61000-4-4
Radyasyon duyarlılığı: 3 'e uygunIEC 61000-4-3 |
| bağıl nem |
95 % -de 55 °C |
| kirletme derecesi |
3 'e uygunIEC 60664-1 |
| Nominal çalışma ortam sıcaklığı |
-35…70 °C |
| Depolama ortam koşulları |
-55…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
8,5 cm |
| Package 1 Width |
9,0 cm |
| Package 1 Length |
7,6 cm |
| Package 1 Weight |
276,0 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
36 |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
10,424 kg |
Sözleşme garantisi
| Garanti |
18 months |
