Ana
| cihaz uygulaması |
Dağıtım |
| seri |
Acti9 |
| ürün adı |

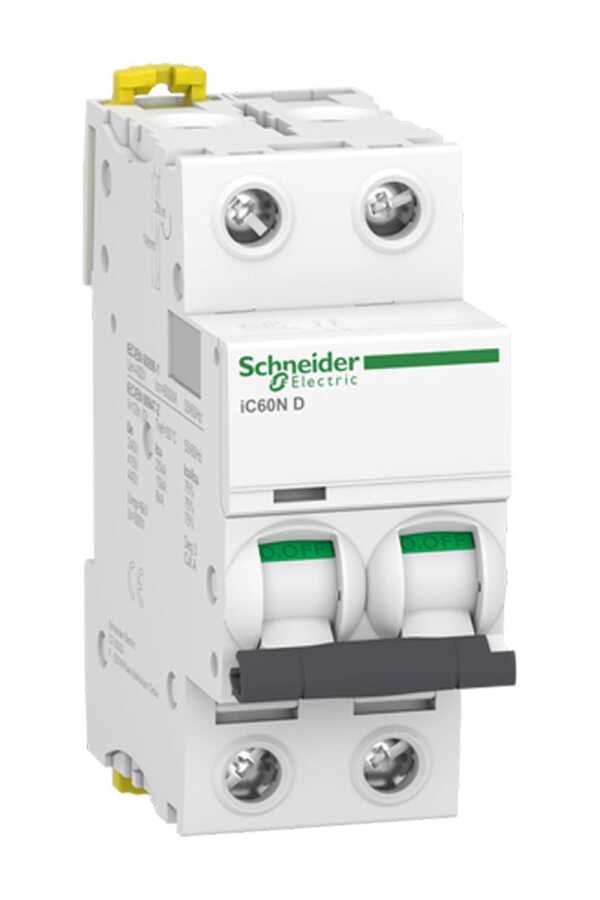

Acti9 iC60 |
| Ürün ya da bileşen tipi |
Minyatür devre kesici |
| Ürün grubu |
IC60N |
| Kutup tanımı |
2P |
| korumalı kutupların sayısı |
2 |
| [In] nominal akım |
25 A |
| Şebeke tipi |
AC
DC |
| açma birimi teknolojisi |
Termik Manyetik |
| eğim kodu |
D |
| kesme kapasitesi |
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi |
Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2 |
| yalıtıma uygunluk |
Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2 |
| Standartlar |
IEC 60947-2
EN 60898-1
EN 60947-2
IEC 60898-1 |
Tamamlayıcı
| Şebeke frekansı |
50/60 Hz |
| manyetik açma limiti |
12 x In +/- 20 % |
| [Ics] nominal hizmet kesme kapasitesi |
15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC
10 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2 |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Cihaz üzerii sinyalizasyon |
Açma göstergesi |
| Montaj Tipi |
Sabit |
| montaj desteği |
DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
Üst veya alt: EVET |
| 9 mm vida adımı |
4 |
| Yükseklik |
85 mm |
| Genişlik |
36 mm |
| Derinlik |
78,5 mm |
| Ürün ağırlığı |
0,25 kg |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
10000 cycles |
| bağlantılar - terminaller |
Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek |
| tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
| sıkma torku |
2 N.m üst veya alt |
| toprak kaçağı koruması |
Ayrı blok |
Ortam
| IP koruma derecesi |
IP20 'e uygunIEC 60529
IP20 'e uygunEN 60529 |
| kirletme derecesi |
3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi |
IV |
| tropik iklim |
2 'e uygunIEC 60068-1 |
| bağıl nem |
95 % -de 55 °C |
| çalışma yüksekliği |
0...2000 m |
| Nominal çalışma ortam sıcaklığı |
-35…70 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
7,3 cm |
| Package 1 Width |
3,6 cm |
| Package 1 Length |
8,5 cm |
| Package 1 Weight |
229,0 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
8,1 cm |
| Package 2 Width |
9,8 cm |
| Package 2 Length |
22,4 cm |
| Package 2 Weight |
1,439 kg |
| Unit Type of Package 3 |
S03 |
| Number of Units in Package 3 |
66 |
| Package 3 Height |
30,0 cm |
| Package 3 Width |
30,0 cm |
| Package 3 Length |
40,0 cm |
| Package 3 Weight |
16,317 kg |
Sözleşme garantisi
| Garanti |
18 months |
