Gelince Sizi Arayalımcihaz uygulaması | Dağıtım |
---|---|
seri | Acti 9 |

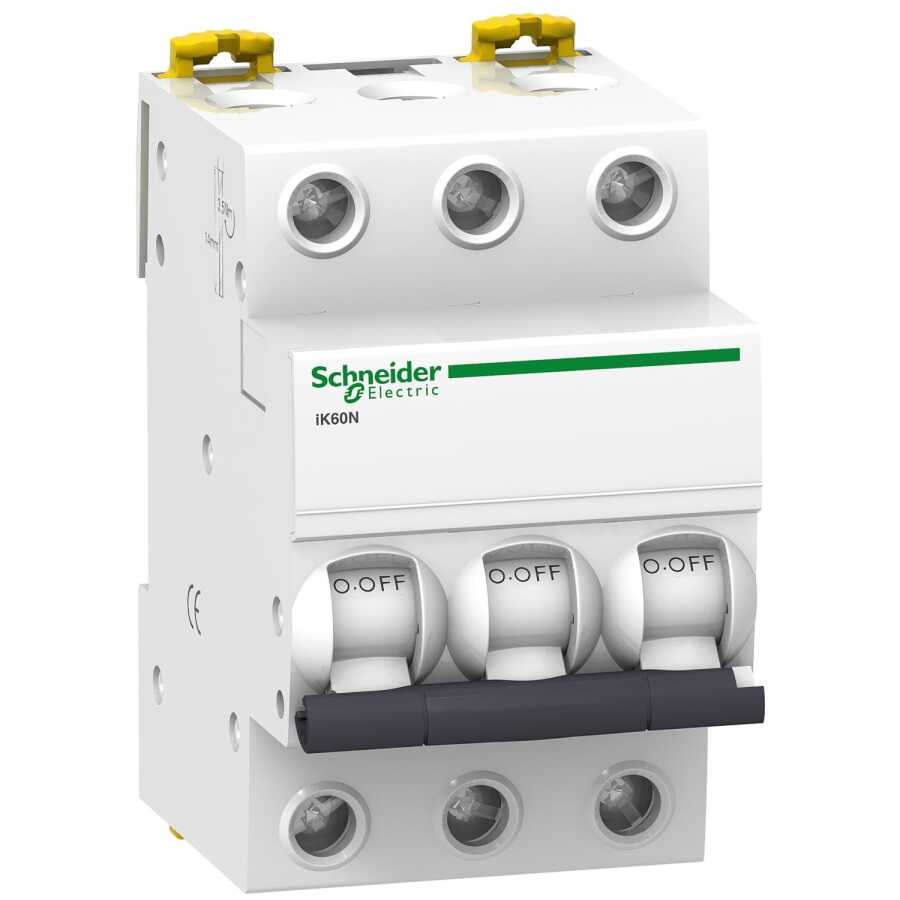

ürün adı | Acti9 iK60 |
Ürün ya da bileşen tipi | Minyatür devre kesici |
Ürün grubu | İK60N |
Kutup tanımı | 3P |
korumalı kutupların sayısı | 3 |
[In] nominal akım | 10 A -de 30 °C |
Şebeke tipi | AC |
açma birimi teknolojisi | Termik Manyetik |
eğim kodu | B |
kesme kapasitesi | 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
yalıtıma uygunluk | Evet 'e uygunEN/IEC 60898-1 |
Standartlar | EN/IEC 60898-1 |
Şebeke frekansı | 50/60 Hz |
---|---|
manyetik açma limiti | 3...5 x In |
[Ics] nominal hizmet kesme kapasitesi | 6000 A 100 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz |
sınırlama sınıfı | 3 'e uygunEN/IEC 60898-1 |
[Ui] nominal yalıtım voltajı | 440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60898-1 |
kontak konum göstergesi | Yok |
Kontrol tipi | Geçiş |
Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
Montaj Tipi | Takılabilir |
montaj desteği | DIN rayı |
9 mm vida adımı | 6 |
Yükseklik | 85 mm |
Genişlik | 54 mm |
Derinlik | 78,5 mm |
Ürün ağırlığı | 300 g |
renk | Beyaz |
Mekanik dayanıklılık | 20000 cycles |
elektrik dayanıklılığı | 10000 cycles |
Kilitleme seçenekleri tanımı | Kilitleme cihazı |
bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…25 mm² sert Tünel tipi terminal (üst veya alt) 1…16 mm² esnek |
tel sıyırma uzunluğu | 14 mm için üst veya alt baglanti |
sıkma torku | 2 N.m üst veya alt |
toprak kaçağı koruması | Yok |
IP koruma derecesi | IP20 'e uygunIEC 60529 |
---|---|
kirletme derecesi | 2 'e uygunEN/IEC 60898-1 |
aşırı gerilim kategorisi | III |
çalışma için ortam hava sıcaklığı | -25…60 °C |
Depolama ortam koşulları | -40…85 °C |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 371,0 g |
Paket 1 Yükseklik | 5,4 cm |
Paket 1 genişliği | 7,5 cm |
Paket 1 Uzunluk | 9,4 cm |
Birim paket türü 2 | BB1 |
Paketteki birim sayısı 2 | 4 |
Paket 2 Ağırlığı | 1,554 kg |
Paket 2 Yükseklik | 10,0 cm |
Paket 2 genişliği | 10,0 cm |
Paket 2 Uzunluk | 23,0 cm |
Birim paket türü 3 | S03 |
Paketteki birim sayısı 3 | 44 |
Paket 3 Ağırlığı | 17,581 kg |
Paket 3 Yükseklik | 30,0 cm |
Paket 3 genişliği | 30,0 cm |
Paket 3 Uzunluk | 40,0 cm |
Garanti | 18 months |
---|
