Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!
Gelince Sizi Arayalım| seri | Acti 9 |
|---|---|

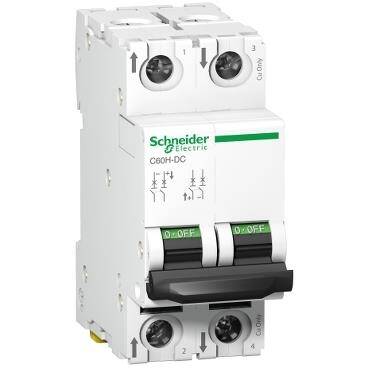

| ürün adı | Acti9 C60H-DC |
| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | C60H-DC |
| cihaz uygulaması | Dağıtım |
| Kutup tanımı | 2P |
| korumalı kutupların sayısı | 2 |
| [In] nominal akım | 16 A -de 25 °C |
| Şebeke tipi | DC |
| açma birimi teknolojisi | Termik Manyetik |
| eğim kodu | C |
| kesme kapasitesi | 10 kA Icu -de 440 V DC 'e uygunEN 60947-2 10 kA Icu -de 440 V DC 'e uygunIEC 60947-2 6 kA Icu -de 500 V DC 'e uygunEN 60947-2 6 kA Icu -de 500 V DC 'e uygunIEC 60947-2 20 kA Icu -de 220 V DC 'e uygunGB 14048.2 20 kA Icu -de 220 V DC 'e uygunIEC 60947-2 20 kA Icu -de 250 V DC 'e uygunGB 14048.2 20 kA Icu -de 250 V DC 'e uygunIEC 60947-2 |
| kullanım kategorisi | Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 Evet 'e uygunEN 60947-2 |
| Şebeke frekansı | 50/60 Hz |
|---|---|
| [Ue] nominal çalışma voltajı | 500 V DC |
| [Ics] nominal hizmet kesme kapasitesi | 15 kA 75 % 'e uygunEN 60947-2 - 220 V DC 15 kA 75 % 'e uygunIEC 60947-2 - 220 V DC 15 kA 75 % 'e uygunEN 60947-2 - 250 V DC 15 kA 75 % 'e uygunIEC 60947-2 - 250 V DC 4,5 kA 75 % 'e uygunEN 60947-2 - 500 V DC 4,5 kA 75 % 'e uygunIEC 60947-2 - 500 V DC 7,5 kA 75 % 'e uygunEN 60947-2 - 440 V DC 7,5 kA 75 % 'e uygunIEC 60947-2 - 440 V DC |
| [Ui] nominal yalıtım voltajı | 500 V DC 'e uygunIEC 60947-2 500 V DC 'e uygunEN 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 |
| kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Sabit |
| montaj desteği | 35 mm simetrik DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu | Üst veya alt: standart |
| 9 mm vida adımı | 4 |
| Ürün ağırlığı | 0,256 kg |
| renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 6000 cycles 500 V DC |
| kilitleme temini | Kilitlenebilir |
| Kilitleme seçenekleri tanımı | O konumunda |
| sıkma torku | Güç devresi: 2,5 N.m üst veya alt |
| toprak kaçağı koruması | Yok |
| Standartlar | EN 60947-2 IEC 60947-2 |
|---|---|
| kirletme derecesi | 3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2 |
| aşırı gerilim kategorisi | IV |
| tropik iklim | 2 'e uygunIEC 60068-2 |
| çalışma yüksekliği | 2000 m |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…85 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 228,0 g |
| Paket 1 Yükseklik | 7,5 cm |
| Paket 1 genişliği | 3,6 cm |
| Paket 1 Uzunluk | 8,5 cm |
| Birim paket türü 2 | P12 |
| Paketteki birim sayısı 2 | 576 |
| Paket 2 Ağırlığı | 150,392 kg |
| Paket 2 Yükseklik | 80,0 cm |
| Paket 2 genişliği | 80,0 cm |
| Paket 2 Uzunluk | 120,0 cm |
| Birim paket türü 3 | BB1 |
| Paketteki birim sayısı 3 | 6 |
| Paket 3 Ağırlığı | 1,401 kg |
| Paket 3 Yükseklik | 2,63 cm |
| Paket 3 genişliği | 30,0 cm |
| Paket 3 Uzunluk | 20,0 cm |
| Garanti | 18 months |
|---|
