Ana
| seri |
Acti9 |
| ürün adı |

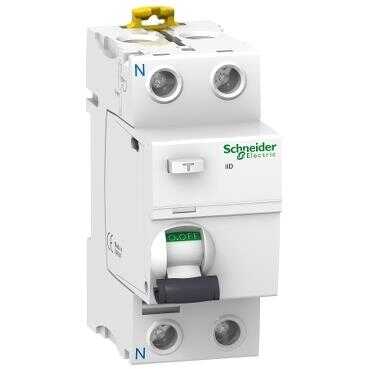

Acti9 iID |
| Ürün ya da bileşen tipi |
Residual current circuit breaker (RCCB) |
| Ürün grubu |
İID |
| Kutup tanımı |
2P |
| nötr konum |
Sol |
| [In] nominal akım |
25 A |
| Şebeke tipi |
AC |
| toprak kaçağı hassasiyeti |
30 mA |
| toprak kaçağı koruması zaman gecikmesi |
Anlık |
| toprak kaçağı koruma sınıfı |
Type AC |
Tamamlayıcı
| sistemde cihazın yeri |
Çıkış |
| Şebeke frekansı |
50/60 Hz |
| [Ue] nominal çalışma voltajı |
220...240 V AC 50/60 Hz |
| rezidüel akım açma teknolojisi |
Gerilim bağımsız |
| hominal kesme ve kapama kapasitesi |
Idm 1500 A
Im 1500 A |
| nominal koşullu kısa devre akımı |
10 kA |
| [Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı |
6 kV |
| kesinti akımı |
250 A |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| 9 mm vida adımı |
4 |
| Yükseklik |
91 mm |
| Genişlik |
36 mm |
| Derinlik |
73,5 mm |
| Ürün ağırlığı |
0,21 kg |
| renk |
Beyaz |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
AC-1: 15000 cycles |
| Kilitleme seçenekleri tanımı |
Kilitleme cihazı |
| bağlantılar - terminaller |
Tek terminal üst veya alt1…35 mm² sert
Tek terminal üst veya alt1…25 mm² esnek
Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
| tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
| sıkma torku |
3,5 N.m üst veya alt |
Ortam
| Standartlar |
EN/IEC 61008-1 |
| IP koruma derecesi |
IP20 conforming to IEC 60529
IP40 (modüler muhafaza) conforming to IEC 60529 |
| kirletme derecesi |
3 |
| elektromanyetik uyumluluk |
8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1 |
| çalışma için ortam hava sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4 cm |
| Package 1 Width |
8 cm |
| Package 1 Length |
10 cm |
| Package 1 Weight |
210 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
54 |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
11,781 kg |
| Unit Type of Package 3 |
P12 |
| Number of Units in Package 3 |
432 |
| Package 3 Height |
44,4 cm |
| Package 3 Width |
80 cm |
| Package 3 Length |
120 cm |
| Package 3 Weight |
106,248 kg |
Sözleşme garantisi
| Garanti |
18 months |
