Gelince Sizi Arayalımseri | Acti9 |
---|---|

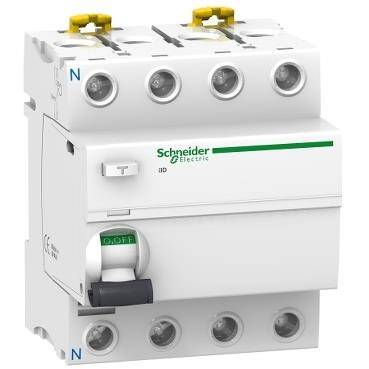

ürün adı | Acti9 iID |
Ürün ya da bileşen tipi | Residual current circuit breaker (RCCB) |
Ürün grubu | İID |
Kutup tanımı | 4P |
nötr konum | Sol |
[In] nominal akım | 63 A |
Şebeke tipi | AC |
toprak kaçağı hassasiyeti | 30 mA |
toprak kaçağı koruması zaman gecikmesi | Anlık |
toprak kaçağı koruma sınıfı | Type AC |
sistemde cihazın yeri | Çıkış |
---|---|
Şebeke frekansı | 50/60 Hz |
[Ue] nominal çalışma voltajı | 380...415 V AC 50/60 Hz |
rezidüel akım açma teknolojisi | Gerilim bağımsız |
hominal kesme ve kapama kapasitesi | Idm 1500 A Im 1500 A |
nominal koşullu kısa devre akımı | 10 kA |
[Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz |
[Uimp] nominal darbe dayanım voltajı | 6 kV |
kesinti akımı | 250 A |
kontak konum göstergesi | Evet |
Kontrol tipi | Geçiş |
Montaj Tipi | Takılabilir |
montaj desteği | DIN rayı |
9 mm vida adımı | 8 |
Yükseklik | 91 mm |
Genişlik | 72 mm |
Derinlik | 73,5 mm |
Ürün ağırlığı | 0,37 kg |
renk | Beyaz |
Mekanik dayanıklılık | 20000 cycles |
elektrik dayanıklılığı | AC-1: 15000 cycles |
Kilitleme seçenekleri tanımı | Kilitleme cihazı |
bağlantılar - terminaller | Tek terminal üst veya alt1…35 mm² sert Tek terminal üst veya alt1…25 mm² esnek Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
tel sıyırma uzunluğu | 14 mm için üst veya alt baglanti |
sıkma torku | 3,5 N.m üst veya alt |
Standartlar | EN/IEC 61008-1 |
---|---|
IP koruma derecesi | IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529 |
kirletme derecesi | 3 |
elektromanyetik uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1 |
çalışma için ortam hava sıcaklığı | -5…60 °C |
Depolama ortam koşulları | -40…85 °C |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 8,5 cm |
Package 1 Width | 7,6 cm |
Package 1 Length | 10,0 cm |
Package 1 Weight | 411,0 g |
Unit Type of Package 2 | S03 |
Number of Units in Package 2 | 27 |
Package 2 Height | 30,0 cm |
Package 2 Width | 30,0 cm |
Package 2 Length | 40,0 cm |
Package 2 Weight | 11,537 kg |
Garanti | 18 months |
---|
