Ana
seri |
Acti9 |
ürün adı |

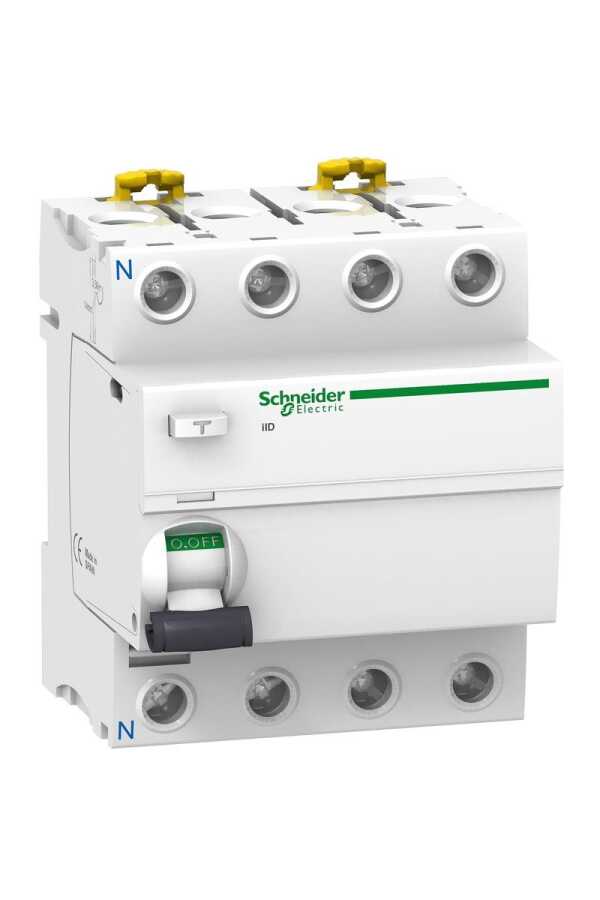

Acti9 iID |
Ürün ya da bileşen tipi |
Residual current circuit breaker (RCCB) |
Ürün grubu |
İID |
Kutup tanımı |
4P |
nötr konum |
Sol |
[In] nominal akım |
25 A |
Şebeke tipi |
AC |
toprak kaçağı hassasiyeti |
30 mA |
toprak kaçağı koruması zaman gecikmesi |
Anlık |
toprak kaçağı koruma sınıfı |
Type A-SI (Super Immunised) |
Tamamlayıcı
sistemde cihazın yeri |
Çıkış |
Şebeke frekansı |
50/60 Hz |
[Ue] nominal çalışma voltajı |
380...415 V AC 50/60 Hz |
rezidüel akım açma teknolojisi |
Gerilim bağımsız |
hominal kesme ve kapama kapasitesi |
Idm 1500 A Im 1500 A |
nominal koşullu kısa devre akımı |
10 kA |
[Ui] nominal yalıtım voltajı |
500 V AC 50/60 Hz |
[Uimp] nominal darbe dayanım voltajı |
6 kV |
kesinti akımı |
3000 A |
kontak konum göstergesi |
Evet |
Kontrol tipi |
Geçiş |
Montaj Tipi |
Takılabilir |
montaj desteği |
DIN rayı |
9 mm vida adımı |
8 |
Yükseklik |
91 mm |
Genişlik |
72 mm |
derinlik |
73,5 mm |
Ürün ağırlığı |
0,37 kg |
renk |
Beyaz |
Mekanik dayanıklılık |
20000 cycles |
elektrik dayanıklılığı |
AC-1: 15000 cycles |
Kilitleme seçenekleri tanımı |
Kilitleme cihazı |
bağlantılar - terminaller |
Tek terminal üst veya alt1…35 mm² sert Tek terminal üst veya alt1…25 mm² esnek Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
tel sıyırma uzunluğu |
14 mm için üst veya alt baglanti |
sıkma torku |
3,5 N.m üst veya alt |
Ortam
Standartlar |
EN/IEC 61008-1 |
IP koruma derecesi |
IP20 conforming to IEC 60529 IP40 (modüler muhafaza) conforming to IEC 60529 |
kirletme derecesi |
3 |
elektromanyetik uyumluluk |
8/20 µs darbe dayanımı, 3000 A 'e uygunEN/IEC 61008-1 |
çalışma için ortam hava sıcaklığı |
-25…60 °C |
Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
Unit Type of Package 1 |
PCE |
Number of Units in Package 1 |
1 |
Package 1 Height |
7,6 cm |
Package 1 Width |
8,2 cm |
Package 1 Length |
10,0 cm |
Package 1 Weight |
399,0 g |
Unit Type of Package 2 |
S03 |
Number of Units in Package 2 |
27 |
Package 2 Height |
30,0 cm |
Package 2 Width |
30,0 cm |
Package 2 Length |
40,0 cm |
Package 2 Weight |
11,26 kg |
Sözleşme garantisi
Garanti |
18 months |
