Gelince Sizi ArayalımÜrün serisi | Modicon X80 |
---|---|

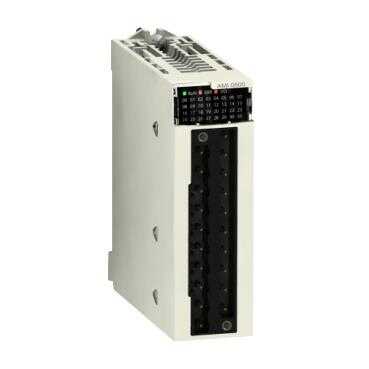

Ürün ya da bileşen tipi | Analog giriş modülü |
elektrikli bağlantı | 28 yol 1 konnektör |
Isolation between channels | Yalıtımsız |
giriş seviyesi | Yüksek seviye |
analog giriş sayısı | 8 |
analog giriş tipi | Akım +/- 20 mA Akım 0...20 mA Akım 4...20 mA Gerilim +/- 10 V Gerilim +/- 5 V Gerilim 0...10 V Gerilim 0...5 V Gerilim 1...5 V |
analog/dijital dönüşümü | 16 bit |
---|---|
analog giriş çözünürlüğü | 15 bit + işaret |
girişlerde izin verilen aşırı yük | +/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V +/- 5 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V +/- 30 mA +/- 20 mA |
giriş empedansı | 10 MOhm in voltage mode 250 Ohm in current mode |
dahili dönüşüm direnci hassasiyeti | % 0,1 - 15 ppm/°C |
filtrenin tipi | Birinci sıra dijital filtreleme |
hızlı okuma döngü süresi | 1 ms + 1 ms x kullanılan kanal sayısı |
nominal değer döngü süresi | 8 kanal için 9 msn |
ölçüm hatası | Tam ölçeğin <= % 0,1'i +/- 10 V 0...60 °C Tam ölçeğin <= % 0,1'i +/- 5 V 0...60 °C Tam ölçeğin <= % 0,1'i 0...10 V 0...60 °C Tam ölçeğin <= % 0,1'i 0...5 V 0...60 °C Tam ölçeğin <= % 0,1'i 1...5 V 0...60 °C Tam ölçeğin <= % 0,3'ü +/- 20 mA 0...60 °C Tam ölçeğin <= % 0,3'ü 0...20 mA 0...60 °C Tam ölçeğin <= % 0,3'ü 4...20 mA 0...60 °C Tam ölçeğin % 0,15'i +/- 20 mA 25 °C Tam ölçeğin % 0,15'i 0...20 mA 25 °C Tam ölçeğin % 0,15'i 4...20 mA 25 °C Tam ölçeğin % 0,075'i +/- 10 V 25 °C Tam ölçeğin % 0,075'i 0...10 V 25 °C Tam ölçeğin % 0,075'i 0...5 V 25 °C Tam ölçeğin % 0,075'i 1...5 V 25 °C Tam ölçeğin % 0,075'i +/- 5 V 25 °C |
sıcaklık sapması | 30 ppm/°C +/- 10 V 30 ppm/°C +/- 5 V 30 ppm/°C 0...10 V 30 ppm/°C 0...5 V 30 ppm/°C 1...5 V 50 ppm/°C +/- 20 mA 50 ppm/°C 0...20 mA 50 ppm/°C 4...20 mA |
tekrar kalibrasyon | Fabrika ayarlı |
Minimum crosstalk attenuation | 80 dB |
EMI/RFI gürültü önleyici (100 kHz ila 10 MHz) | 100 dB |
dijital değer biçimi | - 32768 to + 32767 in maximum user scale Varsayılan olarak +/- 10000 |
yalıtım gerilimi | 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında 50 V DC kanallar arasında |
ölçüm çözünürlüğü | 0,36 mV +/- 10 V 0,36 mV 0...10 V 0,36 mV 0...5 V 0,36 mV 1...5 V 0,36 mV +/- 5 V 1,4 µA +/- 20 mA 1,4 µA 0...20 mA 1,4 µA 4...20 mA |
maksimum dönüşüm değeri | +/- 11,4 V +/- 10 V +/- 11,4 V 0...10 V +/- 11,4 V 0...5 V +/- 11,4 V 1...5 V 0...30 mA +/- 20 mA 0...30 mA 0...20 mA 0...30 mA 4...20 mA 0...30 mA +/- 5 V |
MTBF güvenilirliği | 1700000 H |
çalışma yüksekliği | 0...2000 m 2000...5000 m değer kaybı faktörü ile |
durum LED'i | 1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç |
Ürün ağırlığı | 0,165 kg |
W cinsinden güç tüketimi | 0,90 W 24 V DC tipik 1,10 W 24 V DC maksimum 0,32 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum |
titreşim direnci | 3 gn |
---|---|
darbe dayanımı | 30 gn |
Depolama ortam koşulları | -40…85 °C |
Nominal çalışma ortam sıcaklığı | 0…60 °C |
bağıl nem | 5…95 % -de 55 °C yoğuşmasız |
IP koruma derecesi | IP20 |
direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
Ürün sertifikaları | CE RCM CSA EAC Deniz Ticareti UL |
Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 5,500 cm |
Package 1 Width | 11,200 cm |
Package 1 Length | 12,000 cm |
Package 1 Weight | 154,000 g |
Unit Type of Package 2 | S02 |
Number of Units in Package 2 | 15 |
Package 2 Height | 15,000 cm |
Package 2 Width | 30,000 cm |
Package 2 Length | 40,000 cm |
Package 2 Weight | 2,644 kg |
Unit Type of Package 3 | P06 |
Number of Units in Package 3 | 240 |
Package 3 Height | 75,000 cm |
Package 3 Width | 60,000 cm |
Package 3 Length | 80,000 cm |
Package 3 Weight | 54,000 kg |
Garanti | 18 months |
---|
