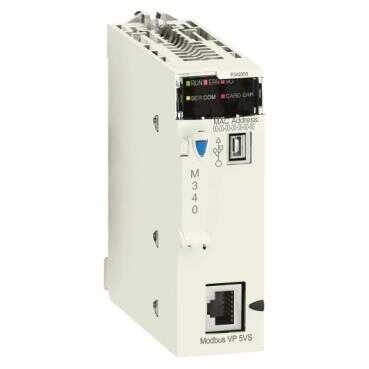

Gelince Sizi Arayalım| Ürün serisi | Modicon M340 otomasyon platformu |
|---|---|
| Ürün ya da bileşen tipi | Işlemci modülü |
| rafların sayısı | 1 |
| slotların sayısı | 11 |
| Dijital G/Ç işlemci kapasitesi | 1024 G/Ç tekli raf yapılandırma |
| analog G/Ç işlemci kapasitesi | 256 G/Ç çoklu raf yapılandırması 66 G/Ç tekli raf yapılandırma |
| uygulamaya özel kanal sayısı | 36 |
| izleme | Tanı sayaçları Modbus Olay sayaçları Modbus |
| kontrol kanalları | Programlanabilir döngüler |
|---|---|
| entegre bağlantı tipi | Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex USB portu -de 12 Mbit/s |
| haberleşme modülü işlemcisi | 2 Ethernet haberleşme modülü 4 AS Arayüz modülü |
| segment başına cihaz sayısı | 0…32 (karakter modu) 0…32 (Modbus) |
| cihazların sayısı | 2 noktadan noktaya karakter modu 2 noktadan noktaya Modbus |
| veriyolu uzunluğu | 0…10 m seri bağlantı yalıtımsız karakter modu segment 0…10 m seri bağlantı yalıtımsız Modbus segment 0…1000 m seri bağlantı yalıtımlı karakter modu segment 0…1000 m seri bağlantı yalıtımlı Modbus segment 0…15 m karakter modu noktadan noktaya 0…15 m Modbus noktadan noktaya |
| Maximum tap links length | <15 m seri bağlantı yalıtımsız karakter modu segment <15 m seri bağlantı yalıtımsız Modbus segment <40 m seri bağlantı yalıtımlı karakter modu segment <40 m seri bağlantı yalıtımlı Modbus segment |
| adreslerin sayısı | 0…248 için karakter modu 0…248 için Modbus |
| istekler | Istek başına 1 K veri baytı karakter modu RTU isteği başına 252 veri baytı Modbus ASCII isteği başına 504 veri baytı Modbus |
| kontrol parametresi | Her çerçevede bir CRC (RTU) Modbus Her çerçevede bir LRC (ASCII) karakter modu Her çerçevede bir LRC (ASCII) Modbus |
| bellek açıklaması | Dahili RAM 4096 kB Dahili RAM 256 kB veri Dahili RAM 3584 kB program sabitleri ve simgeleri Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme |
| nesne alanlarının maksimum boyutu | 128 kB yeri belirlenmemiş dahili veri 16250 %Mi yeri belirlenmiş dahili bitler 32464 %MWi iç word yeri belirlenmiş dahili veri 32760 %KWi sabit word yeri belirlenmiş dahili veri |
| nesne alanlarının varsayılan boyutu | 128 %KWi sabit word yeri belirlenmiş dahili veri 256 %Mi yeri belirlenmiş dahili bitler 512 %MWi iç word yeri belirlenmiş dahili veri |
| uygulama yapısı | 1 döngüsel/periyodik master görevi 1 periyodik hızlı görev Yardımcı görev yok 32 olay görevi |
| Execution time per instruction | 0.18 µs Boolean 0.26 µs çift uzunluktaki wordler 0.38 µs tek uzunluktaki wordler 1.74 µs sabit olmayan noktalar |
| msn başına talimat sayısı | 4,2 Kinst/msn %65 Boolean ve %35 sabit aritmetik 5,4 Kinst/msn % 100 Boolean |
| sistem artıklığı | 0,2 ms için hızlı görev 1,05 ms için ana görev |
| akım tüketimi | 72 mA -de 24 V DC |
| besleme | Raf üzerinden dahili güç besleme |
| İşaretleme | CE |
| durum LED'i | 1 LED (yeşil) işlemci çalışıyor (RUN) 1 LED (kırmızı) G/Ç modülü, hata (G/Ç) 1 LED (kırmızı) bellek kartı hatası (CARD ERR) 1 LED (kırmızı) işlemci veya sistem hatası (ERR) 1 LED (sarı) Modbus'ta (SER COM) etkinlik |
| Ürün ağırlığı | 0,2 kg |
| Nominal çalışma ortam sıcaklığı | 0…60 °C |
|---|---|
| bağıl nem | 10…95 % yoğuşmasız |
| IP koruma derecesi | IP20 |
| koruyucu bakım | TC |
| direktifler | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility |
| ürün sertifikaları | CE UL CSA RCM EAC Deniz Ticareti |
| standartlar | EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5, interface type 1 and type 2 EN/IEC 61850-3, location G |
| çevresel özellik | Tehlikeli konum sınıf I bölüm 2 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,5 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 11,5 cm |
| Package 1 Weight | 240,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 15 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,915 kg |
| Garanti | 18 months |
|---|
