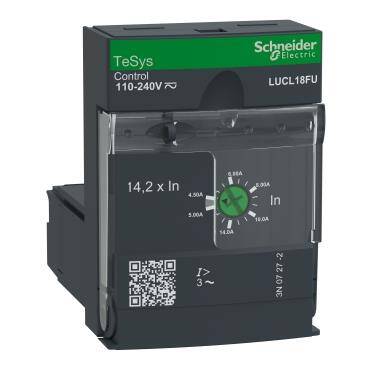

Schneider Electric LUCL18FU manyetik kontrol ünitesi LUCL 4,5...18 A - 110..220 V - DC/AC

Name: Schneider Electric LUCL18FU manyetik kontrol ünitesi LUCL 4,5...18 A - 110..220 V - DC/AC
Brand: Schnieder
SKU: LUCL18FU
Price: 2287.50 TRY
Availability: InStock

Ürün Kodu : LUCL18FU

Barkod : 3389110364040

(0)

Yorum Yap

2.287,50 TL

Favorilerime Ekle

Toplu İndirim İste / Aradığınız Ürünü Sizin için Getirelim! Fiyat Alarmı

Daha Fazla Motor Koruma Şalteri/Devre Kesiciler

Ana
seri	TeSys
Ürün serisi	TeSys Ultra
ürün adı	TeSys Ultra
Ürün grubu	LUCL
Ürün ya da bileşen tipi	Manyetik kontrol ünitesi
cihaz uygulaması	Motor control Motor protection
ürüne özel uygulama	Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması
main function available	Kısa devre koruması Manuel sıfırlama
ürün uyumluluğu	Power base LUB32 Power base LUB38 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B32FU Reversing contactor breaker LU2B38FU
[Ue] nominal çalışma voltajı	690 V AC
ağ frekansı	40...60 Hz
yük tipi	Trifaze motor - soğutma: kendinden soğutmalı
kullanım kategorisi	AC-41 AC-44 AC-43
motor gücü kW	7,5 kW -de 400...440 V AC 50/60 Hz 9 kW -de 500 V AC 50/60 Hz 15 kW -de 690 V AC 50/60 Hz
rated motor current adjustment range	4,5…18 A
açma eşiği	14,2 x Ir +/- %20
[Uc] control circuit voltage	110...240 V AC 110...220 V DC

Tamamlayıcı
kontrol devresi gerilim limitleri	88...264 V için AC devre 110...240 V çalışma sırasında 88...242 V için DC devre 110...220 V çalışma sırasında 55 V için AC devre 110...240 V düşme 55 V için DC devre 110...220 V düşme
tipik akım tüketimi	280 mA -de 110...240 V AC Kapatırken I maksimum LUB32'li 280 mA -de 110...240 V AC Kapatırken I maksimum with LUB38 280 mA -de 110...220 V DC Kapatırken I maksimum LUB32'li 280 mA -de 110...220 V DC Kapatırken I maksimum with LUB38 25 mA -de 110...240 V AC I rms sızdırmaz LUB32'li 25 mA -de 110...240 V AC I rms sızdırmaz with LUB38 25 mA -de 110...220 V DC I rms sızdırmaz LUB32'li 25 mA -de 110...220 V DC I rms sızdırmaz with LUB38
ısı dağılımı	3 W için kontrol devresi LUB32'li 3 W için kontrol devresi with LUB38
çalışma süresi	35 ms açma LUB32'li için kontrol devresi 35 ms açma with LUB38 için kontrol devresi 50 ms kapama LUB32'li için kontrol devresi 50 ms kapama with LUB38 için kontrol devresi
standartlar	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli
Ürün sertifikaları	CE UL CSA CCC EAC ASEFA ATEX Denizcilik
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-6-2 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947-6-2
devrenin güvenli ayrılması	400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1
sabitleme modu	Takılabilir (ön yüz)
Genişlik	45 mm
Yükseklik	66 mm
Derinlik	60 mm
Ürün ağırlığı	0,135 kg
uyumluluk kodu	LUCL

Ortam
IP koruma derecesi	IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1 IP20 diğer yüzler 'e uygunIEC 60947-1 IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1
koruyucu bakım	TH 'e uygunIEC 60068
çalışma için ortam hava sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…85 °C
çalışma yüksekliği	2000 m
yangına dayanıklılık	960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12
darbe dayanımı	10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27
titreşim direnci	2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6
elektrostatik deşarja direnç	8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2
yayılmayan şok dalgası	1 kV seri mod 'e uygunIEC 60947-6-2 2 kV ortak mod 'e uygunIEC 60947-6-2
yayılmalı alanlara direnç	10 V/m 3 'e uygunIEC 61000-4-3
hızlı geçici akımlara direnç	2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4
telsiz elektrik alanlara bağışıklık	10 V 'e uygunIEC 61000-4-6
mikro kırılmalara bağışıklık	3 ms
Immunity to voltage dips	70 % / 500 ms 'e uygunIEC 61000-4-11

Paketleme üniteleri
Unit Type of Package 1	Db
Number of Units in Package 1	1
Package 1 Height	5,5 cm
Package 1 Width	8,5 cm
Package 1 Length	10,2 cm
Package 1 Weight	131,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	12
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	1,961 kg
