Gelince Sizi Arayalım| seri | Compact |
|---|---|

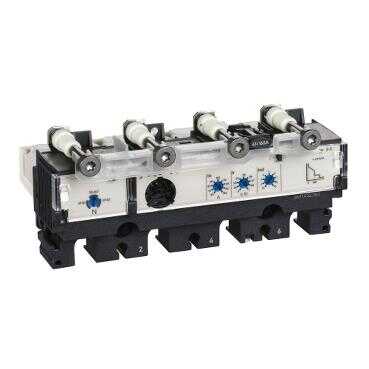

| Ürün serisi | ComPact NSX100...250 |
| Ürün ya da bileşen tipi | Açma ünitesi |
| açma birimi adı | Micrologic 2.2 |
| açma birimi teknolojisi | Elektronik |
| seri uyumluluğu | Compact NSX160 Compact NSX250 |
| cihaz uygulaması | Dağıtım |
| Number of poles | 4P |
| korumalı kutup açıklaması | 4t 3t + N/2 3t |
| nötr konum | Sol |
| açma birimi koruma fonksiyonları | LSoI |
| koruma tipi | L : for aşırı yük koruma (uzun süreli) So : for short time short-circuit protection with fixed delay I : for anlık kısa devre koruması |
| Trip unit rated current | 160 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz |
| Şebeke tipi | AC |
| Şebeke frekansı | 50/60 Hz |
| Long-time pick-up adjustment type Ir (thermal protection) | Ayarlanabilir 9 ayar |
|---|---|
| [Ir] long-time protection pick-up adjustment range | 63...160 A |
| Long-time protection delay adjustment type tr | Sabit |
| [tr] long-time protection delay adjustment range | 11 s -de 7,2 x Ir 16 s -de 6 x Ir 400 s -de 1,5 x Ir |
| termik bellek | Açmadan önce ve sonra 20 dakika |
| Short-time protection pick-up adjustment type Isd | Ayarlanabilir 9 ayar |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Sabit |
| [tsd] Short-time protection delay adjustment range | 0,02 s |
| Instantaneous protection pick-up adjustment type Ii | Sabit |
| [Ii] instantaneous protection pick-up adjustment range | 2400 A |
| toprak kaçağı koruması | Yok |
| Neutral protection settings | 0,5 x Ir (3t + N/2) 1 x Ir (4t) Korumasız (3t) |
| alan seçimli kilitleme ZSI | Olmadan |
| yerel sinyalleme | Çalıştırmak için hazır: flashing LED (yeşil) Aşırı yük: LED % 105 Ir (kırmızı) Aşırı yük: LED % 90 Ir (turuncu) |
| Standartlar | UL 508 EN/IEC 60947-2 |
|---|---|
| Ürün sertifikaları | CCC Denizcilik EAC |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,5 cm |
| Package 1 Width | 9,5 cm |
| Package 1 Length | 15,0 cm |
| Package 1 Weight | 572,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 23 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 13,6 kg |
| Garanti | 18 months |
|---|
