Ana
| seri |
Compact |
| ürün adı |

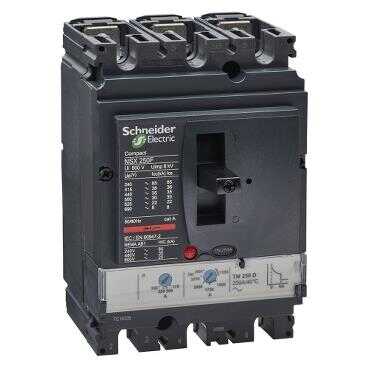

Compact NSX |
| Ürün serisi |
ComPact NSX100...250 |
| Ürün grubu |
NSX250F |
| Ürün ya da bileşen tipi |
Devre kesici |
| cihaz uygulaması |
Dağıtım |
| Number of poles |
3P |
| korumalı kutup açıklaması |
3t |
| [In] nominal akım |
250 A -de 40 °C |
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz |
| Şebeke tipi |
AC |
| Şebeke frekansı |
50/60 Hz |
| yalıtıma uygunluk |
Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi |
Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity |
85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508
22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA -de 480 V AC 50/60 Hz 'e uygunUL 508
30 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
15 kA -de 600 V AC 50/60 Hz 'e uygunUL 508 |
| Performance level |
F 36 kA 415 V AC |
| açma birimi adı |
TM-D |
| açma birimi teknolojisi |
Termik Manyetik |
| açma birimi koruma fonksiyonları |
LI |
| Kontrol tipi |
Geçiş |
| Circuit breaker mounting mode |
Sabit |
Tamamlayıcı
| [Ui] nominal yalıtım voltajı |
800 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| [Ics] rated service short-circuit breaking capacity |
35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
22 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık |
20000 cycles |
| elektrik dayanıklılığı |
5000 cycles -de 690 V In
10000 cycles -de 690 V In/2
10000 cycles -de 440 V In
20000 cycles -de 440 V In/2 |
| montaj desteği |
Arka plaka |
| üst bağlantı |
Ön |
| aşağı bağlantı |
Ön |
| bağlantı aralığı |
35 mm |
| koruma tipi |
L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik) |
| açma birimi derecesi |
250 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) |
Ayarlanabilir |
| [Ir] long-time protection pick-up adjustment range |
0,7...1 x In |
| Long-time protection delay adjustment type tr |
Sabit |
| [tr] long-time protection delay adjustment range |
120…400 s -de 1,5 x In
15 s -de 6 x Ir |
| Short-time protection pick-up adjustment type Isd |
Ayarlanabilir |
| [Isd] Short-time protection pick-up adjustment range |
5...10 x In |
| Short-time protection delay adjustment type tsd |
Sabit |
| toprak kaçağı koruması |
Yok |
| Number of slots for electrical auxiliaries |
5 slot(lar) |
| Width (W) |
105 mm |
| Height (H) |
161 mm |
| Depth (D) |
86 mm |
| Ürün ağırlığı |
2,4 kg |
Ortam
| Standartlar |
EN/IEC 60947 |
| Ürün sertifikaları |
CCC
Denizcilik
EAC |
| aşırı gerilim kategorisi |
Class II |
| elektrikli şok koruma sınıfı |
Sınıf II |
| kirletme derecesi |
3 'e uygunIEC 60664-1 |
| IP koruma derecesi |
IP40 'e uygunIEC 60529 |
| IK koruma derecesi |
IK07 'e uygunIEC 62262 |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-50…85 °C |
| bağıl nem |
0…95 % |
| çalışma yüksekliği |
0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
13,9 cm |
| Package 1 Width |
11,4 cm |
| Package 1 Length |
19,5 cm |
| Package 1 Weight |
2,006 kg |
| Unit Type of Package 2 |
S04 |
| Number of Units in Package 2 |
12 |
| Package 2 Height |
30 cm |
| Package 2 Width |
40 cm |
| Package 2 Length |
60 cm |
| Package 2 Weight |
24,694 kg |
Sözleşme garantisi
| Garanti |
18 months |
