| seri | Compact |
|---|---|

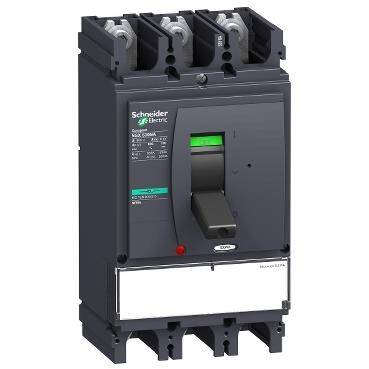

| ürün adı | Compact NSX |
| Ürün ya da bileşen tipi | Bağlantı kesici |
| Ürün grubu | Compact NSX630NA |
| Kutup tanımı | 3P |
| Şebeke tipi | AC |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-3 |
| [Ie] nominal çalışma akımı | AC-22A: 630 A AC 50/60 Hz 220...690 V AC-23A: 630 A AC 50/60 Hz 220...690 V |
| [Ui] nominal yalıtım voltajı | 800 V AC 50/60 Hz 'e uygunIEC 60947-3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-3 |
| [Ith] klasik açık hava termik akımı | 630 A -de 60 °C |
| [Icm] nominal kısa devre kapama kapasitesi | 330 kA şebeke tarafı koruma devre kesicisi ile 8,5 kA sadece yük ayırıcı |
| derece kodu | NA |
| yalıtıma uygunluk | Evet 'e uygunEN 60947-3 Evet 'e uygunIEC 60947-3 |
| kontak konum göstergesi | Evet |
| görünür kesme | Yok |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| Kontrol tipi | Geçiş |
|---|---|
| Montaj Tipi | Sabit |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| [Icw] nominal kısa süreli dayanma akımı | 2,32 kA süresince 20 s 'e uygunIEC 60947-3 6 kA süresince 1 sn 'e uygunIEC 60947-3 6 kA süresince 3 s 'e uygunIEC 60947-3 |
| mekanik dayanıklılık | 15000 cycles 'e uygunIEC 60947-3 |
| elektrik dayanıklılığı | AC-22A: 1500 cycles 690 V AC 50/60 Hz In 'e uygunIEC 60947-3 AC-22A: 3000 cycles 440 V AC 50/60 Hz In 'e uygunIEC 60947-3 AC-22A: 3000 cycles 690 V AC 50/60 Hz In/2 'e uygunIEC 60947-3 AC-22A: 6000 cycles 440 V AC 50/60 Hz In/2 'e uygunIEC 60947-3 AC-23A: 1500 cycles 690 V AC 50/60 Hz In 'e uygunIEC 60947-3 AC-23A: 3000 cycles 440 V AC 50/60 Hz In 'e uygunIEC 60947-3 AC-23A: 3000 cycles 690 V AC 50/60 Hz In/2 'e uygunIEC 60947-3 AC-23A: 6000 cycles 440 V AC 50/60 Hz In/2 'e uygunIEC 60947-3 |
| bağlantı aralığı | 45 mm |
| Yükseklik | 255 mm |
| Genişlik | 140 mm |
| Derinlik | 110 mm |
| Ürün ağırlığı | 5,2 kg |
| Standartlar | EN/IEC 60947 UL 508 |
|---|---|
| Ürün sertifikaları | EAC CCC |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunIEC 62262 |
| elektrikli şok koruma sınıfı | Sınıf II |
| Nominal çalışma ortam sıcaklığı | -35…70 °C |
| Depolama ortam koşulları | -55…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,5 cm |
| Package 1 Width | 15,8 cm |
| Package 1 Length | 29,0 cm |
| Package 1 Weight | 5,583 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 60,0 cm |
| Package 2 Weight | 17,851 kg |
| Garanti | 18 months |
|---|
