Amper Değeri
16 A

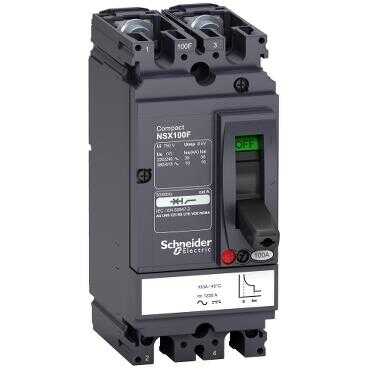

| seri | Compact |
|---|---|
| ürün adı | Compact NSX |
| Ürün serisi | ComPact NSX100...250 DC ComPact NSX100...250 |
| Ürün grubu | NSX100F |
| Ürün ya da bileşen tipi | Devre kesici |
| cihaz uygulaması | Dağıtım |
| Number of poles | 2P |
| korumalı kutup açıklaması | 2t |
| [In] nominal akım | 16 A -de 40 °C |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 500 V DC |
| Şebeke tipi | DC AC |
| Şebeke frekansı | 50/60 Hz |
| yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| kullanım kategorisi | Kategori A |
| [Icu] rated ultimate short-circuit breaking capacity | 5 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 250 V DC 1P 'e uygunIEC 60947-2 36 kA Icu -de 125 V DC 1P 'e uygunIEC 60947-2 36 kA Icu -de 500 V DC 2P 'e uygunIEC 60947-2 10 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 18 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performance level | F 18 kA 415 V AC |
| açma birimi adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| Kontrol tipi | Geçiş |
| Circuit breaker mounting mode | Sabit |
| [Ui] nominal yalıtım voltajı | 750 V AC 50/60 Hz 'e uygunIEC 60947-2 |
|---|---|
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 5 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 250 V DC 'e uygunIEC 60947-2 36 kA -de 125 V DC 'e uygunIEC 60947-2 36 kA -de 500 V DC 'e uygunIEC 60947-2 10 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 18 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 20000 cycles |
| elektrik dayanıklılığı | 10000 cycles -de 277 V In 20000 cycles -de 277 V In/2 |
| montaj desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| bağlantı aralığı | 35 mm |
| koruma tipi | For aşırı yük koruma (termik) for kısa devre koruması (manyetik) |
| açma birimi derecesi | 16 A -de 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Sabit |
| [Ir] long-time protection pick-up adjustment range | 1 In |
| [Im] magnetic protection pick-up range | 190 A |
| toprak kaçağı koruması | Yok |
| Width (W) | 70 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Standartlar | EN/IEC 60947 |
|---|---|
| Ürün sertifikaları | CCC EAC Denizcilik |
| aşırı gerilim kategorisi | Class II |
| elektrikli şok koruma sınıfı | Sınıf II |
| kirletme derecesi | 3 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunIEC 62262 |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -50…85 °C |
| bağıl nem | 0…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,0 cm |
| Package 1 Width | 13,0 cm |
| Package 1 Length | 17,5 cm |
| Package 1 Weight | 1,282 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 15,871 kg |
| Garanti | 18 months |
|---|
