Gelince Sizi Arayalım| seri | PowerLogic |
|---|---|

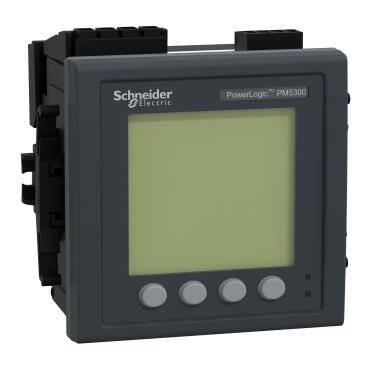

| ürün adı | PowerLogic PM5000 |
| Ürün grubu | PM5340 |
| Ürün ya da bileşen tipi | Güç ölçer |
| güç kalitesi analizi | 31. harmoniğe kadar |
|---|---|
| cihaz uygulaması | Çoklu tarife Güç izleme |
| ölçümün tipi | Akım Gerilim Frekans Güç faktörü Enerji Aktif ve reaktif güç |
| supply voltage | 90...450 V AC 45...65 Hz 100...300 V DC |
| Şebeke frekansı | 60 Hz 50 Hz |
| Nominal akım (Ir) | 5 A 1 A |
| type of network | 3P 1P + N 3P + N |
| VA cinsinden güç tüketimi | 11,9 VA -de 415 V |
| yerel sinyalleme | 100 ms 120 V AC tipik 400 ms 230 V AC tipik 50 ms 125 V DC tipik |
| ekran tipi | Monochrome graphic LCD |
| ekran çözünürlüğü | 128 x 128 piksel |
| örnekleme hızı | Döngü başına 64 örnek |
| ölçüm akımı | 5…9000 mA |
| analog giriş tipi | Gerilim (empedans 10 MOhm) akım (empedans <= 0.3 mOhm) |
| ölçüm gerilimi | 35…760 V AC 45...65 Hz fazlar arasında 20…400 V AC 45...65 Hz faz ve nötr arasında |
| frekans ölçüm aralığı | 45…65 Hz |
| girişlerin sayısı | 2 dijital |
| ölçüm doğruluğu | Aktif enerji +/- %0,5 Reaktif enerji +/- %2 Etkin güç +/- %0,5 Görünen güç +/- %0,5 Frekans +/- %0,05 Güç faktörü +/- 0.5 Akım +/- %0,5 Gerilim +/- %0,5 Görünen enerji +/- %0,5 Reaktif güç +/- %2 |
| doğruluk sınıfı | Sınıf 0.5S aktif enerji 'e uygunIEC 62053-22 |
| çıkışların sayısı | 2 röle 2 dijital |
| görüntülenen bilgiler | Tarife (4) |
| haberleşme port protokolü | Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V BACnet IP |
| haberleşme port desteği | Ethernet |
| veri kaydı | Veri kayıtları Alarm kayıtları Saat damgası Olay kayıtları Anlık değerlerin minimumu/maksimumu Bakım kayıtları |
| bellek kapasitesi | 256 kB |
| bağlantılar - terminaller | Gerilim devresi: vidalı terminal bloğu4 Kontrol devresi: vidalı terminal bloğu2 Current transformer: vidalı terminal bloğu6 Giriş/çıkış devresi: vidalı terminal bloğu6 Röle çıkışı: vidalı terminal bloğu4 Ethernet ağı: RJ45 konnektör |
| Montaj Tipi | Sıva altı monte |
| montaj desteği | Gövde |
| Standartlar | EN 50470-1 IEC 62053-24 IEC 60529 UL 61010-1 IEC 62053-22 EN 50470-3 IEC 61557-12 |
| ürün sertifikaları | CE 'e uygunIEC 61010-1 CULus 'e uygunUL 61010-1 |
| Genişlik | 96 mm |
| derinlik | 72 mm |
| Yükseklik | 96 mm |
| Ürün ağırlığı | 430 g |
| elektromanyetik uyumluluk | Harmonik akım emisyonları için limitlersınıf A 'e uygunIEC 61000-3-2 Elektrostatik deşarjseviye 4 'e uygunIEC 61000-4-2 Iletimli RF kesintileriseviye 3 'e uygunIEC 61000-4-6 Güç frekansındaki manyetik alanseviye 4 'e uygunIEC 61000-4-8 Iletimli ve yayılmalı emisyonlarsınıf B 'e uygunEN 55022 |
|---|---|
| IP koruma derecesi | Ekran: IP51 'e uygunIEC 60529 Arka: IP30 'e uygunIEC 60529 |
| bağıl nem | 5…95 % -de 50 °C yoğuşmasız |
| kirletme derecesi | 2 |
| çalışma için ortam hava sıcaklığı | -25…70 °C metre -20…70 °C ekran -25…-20 °C (with reduced performance) ekran |
| Depolama ortam koşulları | -40…85 °C |
| çalışma yüksekliği | <= 3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 12,0 cm |
| Package 1 Width | 12,4 cm |
| Package 1 Length | 10,7 cm |
| Package 1 Weight | 550,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,82 kg |
| Garanti | 18 ay |
|---|
