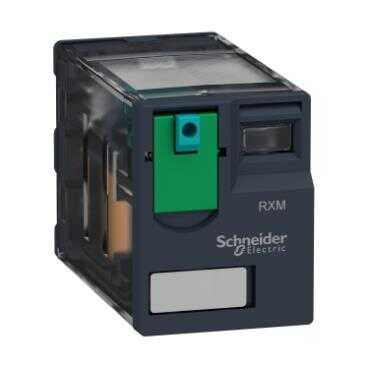

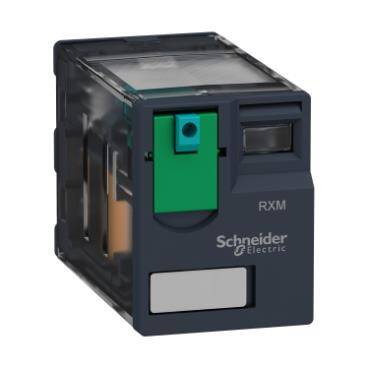

Gelince Sizi Arayalım| range of product | Harmony elektromechanische relais |
|---|---|
| naam serie | Miniature |
| product or component type | Insteekrelais |
| device short name | RXM |
| type en samenstelling contacten | 2 C/O |
| spanning stuurkring | 110 V DC |
| status LED | Zonder |
| control type | Vergrendelbare testtoets |
| gebruikscoëfficiënt | 20 % |
| vorm pin | Plat |
|---|---|
| Ui nom. isolatiespanning | 250 V conform aan IEC 300 V conform aan CSA 300 V conform aan UL |
| Uimp toegekende schokgolfspanning | 4 kV gedurende 1,2/50 µs |
| contact materiaal | AgNi |
| Ie toegekende bedrijfstroom | 12 A bij 28 V (GELIJKSTROOM) NO conform aan IEC 12 A bij 250 V (AC) NO conform aan IEC 6 A bij 28 V (GELIJKSTROOM) NC conform aan IEC 6 A bij 250 V (AC) NC conform aan IEC 12 A bij 28 V (GELIJKSTROOM) conform aan UL 12 A bij 277 V (AC) conform aan UL |
| Continuous output current | 10 A |
| maximale schakelspanning | 250 V conform aan IEC |
| nominale resistieve belasting | 12 A bij 250 V AC 12 A bij 28 V DC |
| maximale schakelcapaciteit | 3000 VA/336 W |
| minimale schakelcapaciteit | 170 mW bij 10 mA, 17 V |
| werkingssnelheid | <= 1200 cycli/uur belast <= 18000 cycli/uur geen belasting |
| mechanical durability | 10000000 cycles |
| elektrische duurzaamheid | 100000 cycles voor resistief laden |
| gemiddeld spoelverbruik | 0,9 W |
| spanningsverliesgrens | >= 0,1 Uc |
| werkingstijd | 20 ms |
| lostijd | 20 ms |
| gemiddelde spoelweerstand | 13440 Ohm bij 20 °C +/- 10 % |
| nominale operationele spanningsgrenzen | 88...121 V DC |
| betrouwbaarheidsgegevens veiligheid | B10d = 100000 |
| beschermingscategorie | RT I |
| testniveaus | Niveau A groepmontage |
| werkingspositie | Eender welke positie |
| net weight | 0,037 kg |
| product presentatie | Compleet product |
| doorslagvastheid | 1300 V AC tussen contacten met micro loskoppeling isolatie 2000 V AC tussen spoel en contact met basisisolatie isolatie 2000 V AC tussen polen met basisisolatie isolatie |
|---|---|
| product certifications | UL Lloyd's CE CSA GOST ECEE CB-regeling |
| standards | UL 508 IEC 61810-1 CSA C22.2 Nr 14 |
| ambient air temperature for storage | -40…85 °C |
| omgevingsluchttemperatuur voor werking | -40…55 °C |
| trillingsweerstand | 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycli in bedrijf 5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycli niet in bedrijf |
| IP beschermingsgraad | IP40 conforming to IEC 60529 |
| schokbestendigheid | 10 gn voor in bedrijf 30 gn voor niet in werking |
| pollution degree | 3 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,2 cm |
| Package 1 Width | 2,8 cm |
| Package 1 Length | 4,9 cm |
| Package 1 Weight | 36 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 3,4 cm |
| Package 2 Width | 10,5 cm |
| Package 2 Length | 12,7 cm |
| Package 2 Weight | 389 g |
| Unit Type of Package 3 | S01 |
| Number of Units in Package 3 | 120 |
| Package 3 Height | 15 cm |
| Package 3 Width | 15 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 4,925 kg |
| Garantie | 18 months |
|---|
