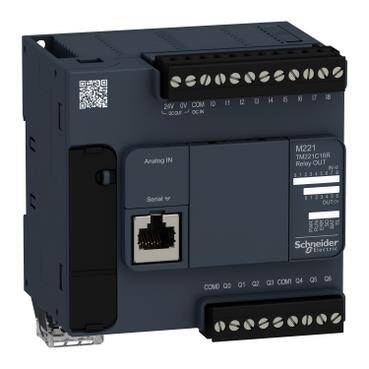

Gelince Sizi Arayalım| Ürün serisi | Modicon M221 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 100...240 V AC |
| Dijital giriş sayısı | 9, Dijital giriş 'e uygunIEC 61131-2 Tip 1 |
| analog giriş modülü | 2 -de 0...10 V |
| Dijital çıkış tipi | Röle normalde açık |
| Dijital çıkış sayısı | 7 röle |
| Dijital çıkış gerilimi | 5...125 V DC 5...250 V AC |
| Dijital çıkış akımı | 2 A |
| Dijital G/Ç sayısı | 16 |
|---|---|
| G/Ç genişleme modülünün sayısı | 4 için transistör çıkışı 4 için röle çıkışı |
| besleme gerilimi limitleri | 85…264 V |
| Şebeke frekansı | 50/60 Hz |
| Kalkış akımı | 40 A |
| VA cinsinden güç tüketimi | 46 VA -de 100...240 V G/Ç genişleme modülünün maks sayısı ile 31 VA -de 100...240 V G/Ç genişleme modülsüz |
| güç besleme çıkış akımı | 0,325 A 5 V için genişletme veriyolu 0,12 A 24 V için genişletme veriyolu |
| Dijital giriş lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| analog giriş çözünürlüğü | 10 bit |
| LSB değeri | 10 mV |
| dönüşüm süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| girişlerde izin verilen aşırı yük | +/- 30 V DC için 5 min (maksimum) için analog giriş +/- 13 V DC (kalıcı) için analog giriş |
| gerilim durumu 1 garantili | >= 15 V için giriş |
| gerilim durumu 0 garantili | <= 5 V için giriş |
| Dijital giriş akımı | 7 mA için Dijital giriş 5 mA için hızlı giriş |
| giriş empedansı | 3.4 kOhm için Dijital giriş 100 kOhm için analog giriş 4,9 kOhm için hızlı giriş |
| yanıt süresi | 35 µs kapama, I2...I5 terminaller için giriş 10 ms açma için çıkış 10 ms kapama için çıkış 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 35 µs açma, diğer terminaller terminaller için giriş 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 100 µs kapama, diğer terminaller terminaller için giriş |
| yapılandırılabilir filtreleme süresi | 0 ms için giriş 3 ms için giriş 12 ms için giriş |
| çıkış gerilimi limitleri | 125 V DC 277 V AC |
| Maximum current per output common | 6 A -de COM 1 7 A -de COM 0 |
| mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| elektrik dayanıklılığı | 100000 cycles AC-12, 120 V, 240 VA, dirençli 100000 cycles AC-12, 240 V, 480 VA, dirençli 300000 cycles AC-12, 120 V, 80 VA, dirençli 300000 cycles AC-12, 240 V, 160 VA, dirençli 100000 cycles AC-15, cos phi = 0,35, 120 V, 60 VA, endüktif 100000 cycles AC-15, cos phi = 0,35, 240 V, 120 VA, endüktif 300000 cycles AC-15, cos phi = 0,35, 120 V, 18 VA, endüktif 300000 cycles AC-15, cos phi = 0,35, 240 V, 36 VA, endüktif 100000 cycles AC-14, cos phi = 0,7, 120 V, 120 VA, endüktif 100000 cycles AC-14, cos phi = 0,7, 240 V, 240 VA, endüktif 300000 cycles AC-14, cos phi = 0,7, 120 V, 36 VA, endüktif 300000 cycles AC-14, cos phi = 0,7, 240 V, 72 VA, endüktif 100000 cycles DC-12, 24 V, 48 W, dirençli 300000 cycles DC-12, 24 V, 16 W, dirençli 100000 cycles DC-13, 24 V, 24 W, endüktif (L/R = 7 msn) 300000 cycles DC-13, 24 V, 7,2 W, endüktif (L/R = 7 msn) |
| anahtarlama frekansı | 20 anahtarlama işlemi/dakika maksimum yük ile |
| mekanik dayanıklılık | 20000000 cycles için röle çıkışı |
| minimum yük | 1 mA -de 5 V DC için röle çıkışı |
| koruma tipi | Koruma olmadan -de 5 A |
| sıfırlama süresi | 1 s |
| bellek kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat 256 kB için dahili değişkenler RAM |
| yedeklenen veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| veri depolama ekipmanı | 2 GB SD kart (opsiyonel) |
| pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| yedekleme süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev |
| Execution time per instruction | 0.2 µs Boolean |
| Exct time for event task | 60 µs yanıt süresi |
| nesne alanlarının maksimum boyutu | 512 %KW sabit word 512 %M bellek biti 255 %C sayaç 8000 %MW bellek word 255 %TM zamanlayıcı |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 30 sn/ay -de 25 °C |
| düzenleme döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| counter function | Monofaze Frekans ölçüm cihazı Iki fazlı (dörtlü) Iki fazlı (darbe/yön) |
| entegre bağlantı tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485 Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
| besleme | (Seri)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB |
| haberleşme port protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| yerel sinyalleme | PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) G/Ç durumu: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı | Çıkarılabilir vidalı terminal bloğu girişler için çıkarılabilir vidalı terminal bloğu çıkışlar için terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için |
| Maximum cable distance between devices | Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş Ekransız kablo: <1 m için analog giriş |
| yalıtım | Giriş ve dahili lojik arasında -de 500 V AC Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız Besleme ve toprak arasında -de 1500 V AC Sensör güç kaynağı ve toprak arasında -de 500 V AC Giriş ve toprak arasında -de 500 V AC Çıkış ve toprak arasında -de 1500 V AC Besleme ve dahili lojik arasında -de 2300 V AC Sensör güç kaynağı ve dahili lojik arasında -de 500 V AC Çıkış ve dahili lojik arasında -de 2300 V AC Ethernet terminali ve dahili lojik arasında -de 500 V AC Besleme ve sensör güç kaynağı arasında -de 2300 V AC |
| İşaretleme | CE |
| sensör güç beslemesi | 24 V DC -de 250 mA kontrolör tarafından beslenir |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 95 mm |
| Ürün ağırlığı | 0,346 kg |
| Standartlar | EN/IEC 60664-1 EN/IEC 61131-2 EN/IEC 61010-2-201 |
|---|---|
| Ürün sertifikaları | IACS E10 RCM CSA ABS LR DNV-GL EAC cULus |
| çevresel özellik | Sıradan ve tehlikeli yer |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanl
