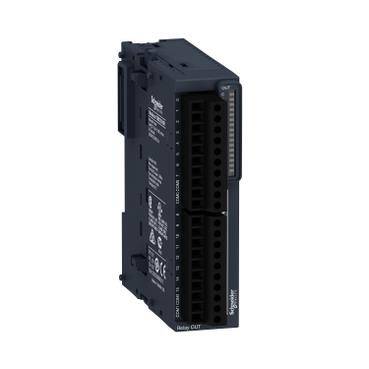

Gelince Sizi Arayalım| Ürün serisi | Modicon TM3 |
|---|---|
| Ürün ya da bileşen tipi | Dijital çıkış modülü |
| seri uyumluluğu | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| Dijital çıkış tipi | Röle normalde açık |
| Dijital çıkış sayısı | 16 |
| Dijital çıkış lojiği | Pozitif veya negatif |
| Dijital çıkış gerilimi | 240 V AC için röle çıkışı 30 V DC için röle çıkışı |
| Dijital çıkış akımı | 2000 mA için röle çıkışı |
| Dijital G/Ç sayısı | 16 |
|---|---|
| akım tüketimi | 0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda) 75 mA -de 24 V DC bara konnektörü üzerinden (açık durumda) |
| yanıt süresi | 10 ms (açma) 5 ms (kapama) |
| mekanik dayanıklılık | 20000000 cycles |
| minimum yük | 10 mA -de 5 V DC için röle çıkışı |
| yerel sinyalleme | Çıkış durumu: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı | 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama çıkışlar için |
| Maximum cable distance between devices | Ekransız kablo: <30 m için röle çıkışı |
| yalıtım | Çıkış ve dahili lojik arasında -de 2300 V AC Çıkışlar arasında -de 750 V AC Çıkış grupları arasında -de 1500 V AC |
| İşaretleme | CE |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 84,6 mm |
| Genişlik | 27,4 mm |
| Ürün ağırlığı | 0,145 kg |
| Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 |
|---|---|
| Ürün sertifikaları | C-Tick cULus |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanlara direnç | 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8 |
| hızlı geçici akımlara direnç | 2 kV için röle çıkışı 'e uygunEN/IEC 61000-4-4 |
| kesinti dayanımı | 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| çalışma için ortam hava sıcaklığı | -10…35 °C dikey kurulum -10…55 °C yatay kurulum |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 koruyucu kapak yerindeyken |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel |
| darbe dayanımı | 15 gn için 11 ms |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,426 cm |
| Package 1 Width | 10,516 cm |
| Package 1 Length | 12,583 cm |
| Package 1 Weight | 248,9 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 42 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 12,0 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 504 |
| Package 3 Height | 75 cm |
| Package 3 Width | 120 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 136 kg |
| Garanti | 18 ay |
|---|
