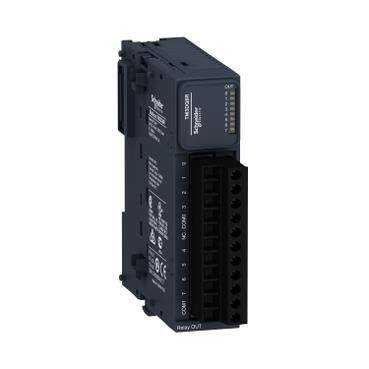

Schneider Electric TM3DQ8R, modül TM3 - 8 çıkış rölesi

Ürün Kodu : TM3DQ8R
Barkod : 3606480611421
(0)
Yorum Yap
2.664,10 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla PLC
Ana
Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Dijital çıkış modülü
seri uyumluluğu Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital çıkış tipi Röle normalde açık
Dijital çıkış sayısı 8
Dijital çıkış lojiği Pozitif veya negatif
Dijital çıkış gerilimi 24 V DC için röle çıkışı
240 V AC
Dijital çıkış akımı 2000 mA için röle çıkışı
Tamamlayıcı
Dijital G/Ç sayısı 8
akım tüketimi 5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda)
0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda)
40 mA -de 24 V DC bara konnektörü üzerinden (açık durumda)
30 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)
yanıt süresi 10 ms (açma)
5 ms (kapama)
mekanik dayanıklılık 20000000 cycles
minimum yük 10 mA -de 5 V DC için röle çıkışı
yerel sinyalleme Çıkış durumu: kanal başına 1 LED (yeşil)
elektrikli bağlantı 11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar için
Maximum cable distance between devices Ekransız kablo: <30 m için röle çıkışı
yalıtım Çıkış ve dahili lojik arasında -de 2300 V AC
Çıkışlar arasında -de 750 V AC
Çıkış grupları arasında -de 1500 V AC
İşaretleme CE
montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 84,6 mm
Genişlik 27,4 mm
Ürün ağırlığı 0,11 kg
Ortam
Standartlar EN/IEC 61010-2-201
EN/IEC 61131-2
Ürün sertifikaları C-Tick
cULus
elektrostatik deşarja direnç 8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
manyetik alanlara direnç 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
hızlı geçici akımlara direnç 2 kV için röle çıkışı 'e uygunEN/IEC 61000-4-4
kesinti dayanımı 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
çalışma için ortam hava sıcaklığı -10…35 °C dikey kurulum
-10…55 °C yatay kurulum
Depolama ortam koşulları -25…70 °C
bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 koruyucu kapak yerindeyken
kirletme derecesi 2
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde panel
3 gn -de 8,4…150 Hz üzerinde panel
darbe dayanımı 15 gn için 11 ms
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,519 cm
Package 1 Width 10,487 cm
Package 1 Length 12,849 cm
Package 1 Weight 240,0 g
Unit Type of Package 2 CAR
Number of Units in Package 2 42
Package 2 Height 29,4 cm
Package 2 Width 39,7 cm
Package 2 Length 56,0 cm
Package 2 Weight 10,95 kg
Unit Type of Package 3 P12
Number of Units in Package 3 504
Package 3 Height 105 cm
Package 3 Width 120 cm
Package 3 Length 80 cm
Package 3 Weight 130 kg
Sözleşme garantisi
Garanti 18 ay
