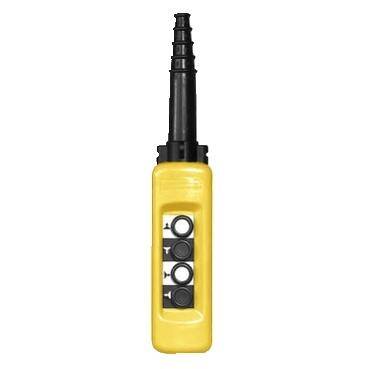

Gelince Sizi ArayalımÜrün serisi | Harmony XAC |
---|---|
Ürün ya da bileşen tipi | Asılı kontrol istasyonu |
Ürün grubu | XACA |
kontrol istasyonu tipi | Çift yalıtımlı |
---|---|
muhafaza malzemesi | Polipropilen |
elektrikli devre tipi | Kontrol devresi |
muhafaza tipi | Tamamen kullanıma hazır |
kontrol istasyonu uygulaması | 2 hızlı kaldırma motorunun kontrolü |
kontrol istasyonu düzenleme | 4 basmalı düğme |
kontrol düğmesi tipi | Ilk basmalı düğme 1 NK + 2 NA raise, slow-fast Ikinci basmalı düğme 1 NK + 2 NA lower, slow-fast Dördüncü basmalı düğme 1 NK + 2 NA left, slow-fast Üçüncü basmalı düğme 1 NK + 2 NA right, slow-fast |
ürün uyumluluğu | XENG1191 her bir yön için |
mekanik kilitleme | Çiftler arasında mekanik kilitleme ile |
kontrol istasyonu rengi | Sarı |
bağlantılar - terminaller | Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu |
Standartlar | UL 508 EN/IEC 60204-32 EN/IEC 60947-5-1 CSA C22.2 No 14 |
Ürün sertifikaları | GOST CCC |
koruyucu bakım | TH |
Nominal çalışma ortam sıcaklığı | -25…70 °C |
Depolama ortam koşulları | -40…70 °C |
titreşim direnci | 15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 100 gn 'e uygunIEC 60068-2-27 |
aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 |
IP koruma derecesi | IP65 'e uygunIEC 60529 |
IK koruma derecesi | IK08 'e uygunEN 50102 |
Mekanik dayanıklılık | 1000000 cycles |
kablo girişi | Adımlı girişli kauçuk bilezik 8…26 mm |
kontak kodu gösterimi | A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
[Ithe] klasik muhafazalı termik akım | 10 A |
[Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
kontak işlemi | Yavaş kesen Kademeli |
maximum resistance across terminals | 25 MOhm |
çalışma gücü | 18 N basmalı düğme |
kisa devre korumasi | 10 A sigorta koruma tarafindan kartuş sigorta tip gG |
W cinsinden nominal çalışma gücü | 40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C 65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
terminallerin açıklaması ISO n°1 | (21-22)NC (33-34)NO_CL (13-14)NO |
terminal tanımlayıcı | (13-14)NA (11-12)NK |
Ürün ağırlığı | 0,625 kg |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Weight | 821,5 g |
Package 1 Height | 8,5 cm |
Package 1 Width | 9,0 cm |
Package 1 Length | 44,5 cm |
Garanti | 18 months |
---|
