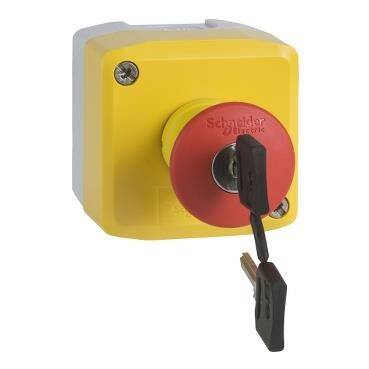

Gelince Sizi ArayalımÜrün serisi | Harmony XALK |
---|---|
Ürün ya da bileşen tipi | Eksiksiz kontrol istasyonu |
Ürün grubu | XALK |
ürün varış yeri | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için |
kontrol istasyonu uygulaması | Acil kapatma fonksiyonu Acil durdurma fonkisyonu |
muhafazanın tabanının rengi | Açık gri (RAL 7035) |
kapağın rengi | Sarı (RAL 1021) |
malzeme | Polikarbonat |
operatör profili | 1 mantar başlık basmalı düğmesi |
operatörlerin açıklaması | Kırmızı işaretsiz 1 NA + 1 NK |
sıfırlama | Anahtarla bırakılan |
kontrol istasyonu düzenleme | 1 mantar başlık Ø 40 mm basmalı düğmesi, kırmızı 1 NA + 1 NK işaretsiz isaret |
kontak işlemi | Yavaş kesen |
kablo girişi | Kablo girişi için 1 knock-out 0…14 mm Pg 13 kablo rakoru ve ISO M20 için 2 knock-out 0…12 mm |
---|---|
Ürün ağırlığı | 0,188 kg |
yüksek basınçlı rondelaya direnç | 7000000 Pa -de 55 °C, mesafe: 0,1 m |
anahtar sayısı | 455 |
pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K |
çalışma hareketi | 1,5 mm (NK değişimi elektrik durumu) 2,6 mm (Elektrik durumu değişimi YOK) 4,3 mm (toplam hareket) |
çalışma gücü | 44 N NK + NA değişimi elektrik durumu |
Mekanik dayanıklılık | 300000 cycles |
bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
sıkma torku | 0,8…1,2 N.m 'e uygunEN/IEC 60947-1 |
vida başının şekli | Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
kontak malzemesi | Gümüş alaşım (Ag/Ni) |
kisa devre korumasi | 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
[Ith] klasik açık hava termik akımı | 10 A 'e uygunEN/IEC 60947-5-1 |
[Ui] nominal yalıtım voltajı | 600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 |
[Ie] nominal çalışma akımı | 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
elektrik dayanıklılığı | 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
elektrik güvenilirliği IEC 60947-5-4 | Λ < 10exp(-6) -de 5 V, 1 mA 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V, 5 mA 'e uygunEN/IEC 60947-5-4 |
koruyucu bakım | TH |
---|---|
Depolama ortam koşulları | -40…70 °C |
Nominal çalışma ortam sıcaklığı | -40…70 °C |
aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 |
IP koruma derecesi | IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
NEMA koruma derecesi | NEMA 13 NEMA 4X |
IK koruma derecesi | IK03 'e uygunEN 50102 |
Standartlar | UL 508 EN/IEC 60204-1 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C 4520 EN/IEC 60947-5-4 IEC 60364-5-53 EN/ISO 13850 EN/IEC 60947-1 EN/IEC 60947-5-5 |
titreşim direnci | 5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 9,7 cm |
Package 1 Width | 7,0 cm |
Package 1 Length | 7,0 cm |
Package 1 Weight | 195,0 g |
Unit Type of Package 2 | S03 |
Number of Units in Package 2 | 40 |
Package 2 Height | 30,0 cm |
Package 2 Width | 30,0 cm |
Package 2 Length | 40,0 cm |
Package 2 Weight | 8,295 kg |
Garanti | 18 months |
---|
