Gelince Sizi Arayalım| Ürün serisi |
Harmony XB4 |
|
|---|---|---|
| Ürün ya da bileşen tipi |

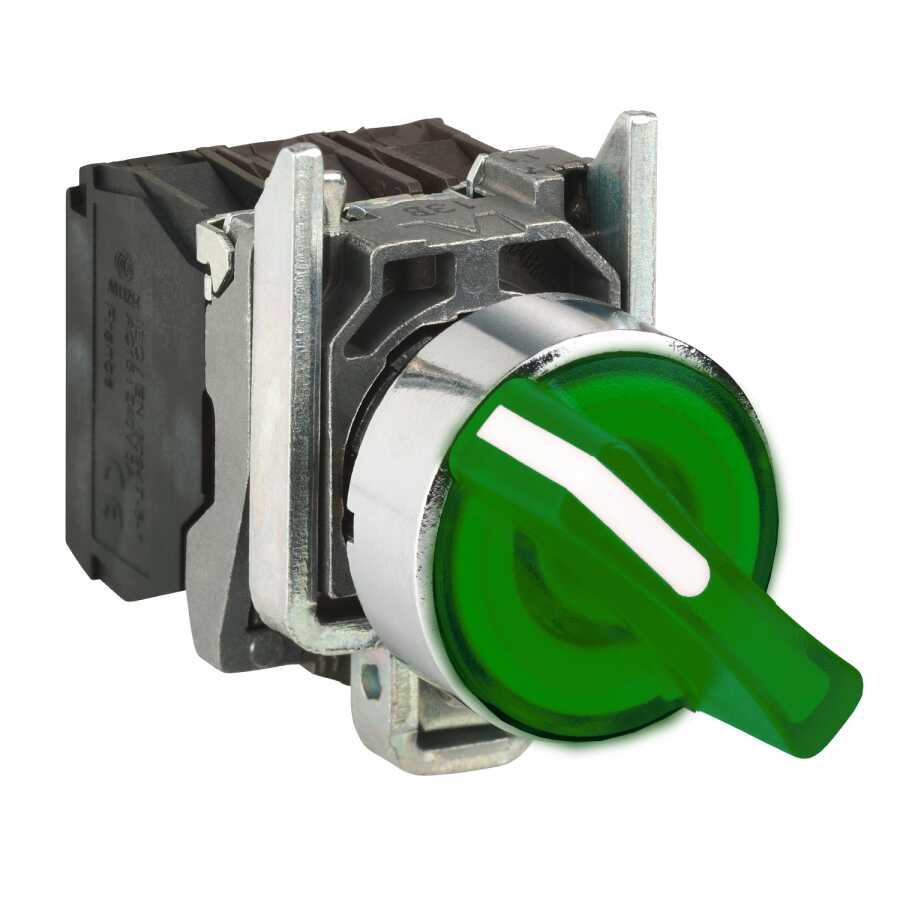

Illuminated selector switch |
|
| Ürün grubu |
XB4 |
|
| şev malzemesi |
Krom kaplı metal |
|
| sabitleme bileziği malzemesi |
Zamak |
|
| başlık tipi |
Standard |
|
| montaj çapı |
22 mm |
|
| bölünemez miktar başına satış |
1 |
|
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
|
| operatörün tipi |
sabit |
|
| operatör profili |
Yeşil standart kol |
|
| operatör konum bilgisi |
3 konum +/- 45° |
|
| kontak tipi ve düzenleme |
1 NA + 1 NK |
|
| kontak işlemi |
Yavaş kesen |
|
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
|
| ışık kaynağı |
Korumalı LED |
|
| ampul tabanı |
Entegre LED |
|
| [Us] nominal besleme gerilimi |
24 V AC/DC -de 50/60 Hz |
| yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
|
|---|---|---|
| kontak kullanımı |
Standart kontaklar |
|
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
|
| çalışma torku |
0,14 N.m NA değişimi elektrik durumu |
|
| Mekanik dayanıklılık |
1000000 cycles |
|
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
|
| vida başının şekli |
Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
|
| kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
|
| kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
|
| [Ith] klasik açık hava termik akımı |
10 A 'e uygunEN/IEC 60947-5-1 |
|
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-1 |
|
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
|
| elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C |
|
| elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 |
|
| sinyalleme tipi |
Sabit |
|
| besleme gerilimi limitleri |
19,2…30 V DC 21,6…26,4 V AC |
|
| akım tüketimi |
18 mA |
|
| hizmet ömrü |
100000 h nominal gerilimde ve 25 °C |
|
| kesinti dayanımı |
1 kV 'e uygunIEC 61000-4-5 |
|
| cihaz sunumu |
Açılı |
| koruyucu bakım |
TH |
|
|---|---|---|
| Depolama ortam koşulları |
-40…70 °C |
|
| Nominal çalışma ortam sıcaklığı |
-40…70 °C |
|
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf I 'e uygunIEC 60536 |
|
| IP koruma derecesi |
IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
|
| NEMA koruma derecesi |
NEMA 13 NEMA 4X |
|
| IK koruma derecesi |
IK06 'e uygunIEC 50102 |
|
| Standartlar |
UL 508 EN/IEC 60947-5-4 JIS C8201-5-1 EN/IEC 60947-5-5 EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-1 |
|
| Ürün sertifikaları |
RINA CSA UL GL LROS (Lloyds register of shipping) BV DNV |
|
| titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
|
| darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
|
| hızlı geçici akımlara direnç |
2 kV 'e uygunIEC 61000-4-4 |
|
| elektromanyetik alanlara direnç |
10 V/m 'e uygunIEC 61000-4-3 |
|
| elektrostatik deşarja direnç |
6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
|
| elektromanyetik emisyon |
Sınıf B 'e uygunIEC 55011 |
| Sürdürülebilir teklif durumu |
Green Premium ürünü |
|
|---|---|---|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi |
|
| Cıva içermez |
Evet |
|
| RoHS muafiyet bilgileri | ||
| Çin RoHS Düzenlemesi | ||
| Çevre Beyanı | ||
| Döngüsellik Profili | ||
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
