Ana
Ürün serisi |
Harmony XB4 |
Ürün ya da bileşen tipi |

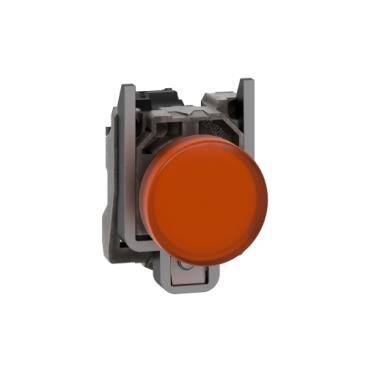

Pilot ışığı |
Ürün grubu |
XB4 |
şev malzemesi |
Krom kaplı metal |
sabitleme bileziği malzemesi |
Zamak |
montaj çapı |
22 mm |
başlık tipi |
Standard |
bölünemez miktar başına satış |
1 |
sinyalleme birimi başlığı biçimi |
Yuvarlak |
başlık/operatör veya lens rengi |
Turuncu |
operatör ek bilgisi |
Daz lens ile |
ışık kaynağı |
Universal LED |
ampul tabanı |
Entegre LED |
ışık kaynağı rengi |
Turuncu |
[Us] nominal besleme gerilimi |
24 V AC/DC 50/60 Hz |
Tamamlayıcı
Yükseklik |
47 mm |
genişlik |
30 mm |
Derinlik |
54 mm |
terminallerin açıklaması ISO n°1 |
(X1-X2)PL |
ürün ağırlığı |
0,08 kg |
yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
[Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
[Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunEN 60947-1 |
sinyalleme tipi |
Sabit |
akım tüketimi |
18 mA |
hizmet ömrü |
100000 h nominal gerilimde ve 25 °C |
kesinti dayanımı |
1 kV 'e uygunIEC 61000-4-5 |
cihaz sunumu |
Açılı |
besleme gerilimi limitleri |
19,2…30 V DC 21,6…26,4 V AC |
Ortam
koruyucu bakım |
TH |
Depolama ortam koşulları |
-40…70 °C |
Nominal çalışma ortam sıcaklığı |
-40…70 °C |
elektrik çarpmasına karşı koruma sınıfı |
Sınıf I 'e uygunIEC 60536 |
IP koruma derecesi |
IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
NEMA koruma derecesi |
NEMA 13 NEMA 4X |
IK koruma derecesi |
IK06 'e uygunIEC 50102 |
Standartlar |
EN/IEC 60947-1 EN/IEC 60947-5-4 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-5-5 JIS C8201-1 |
Ürün sertifikaları |
CSA UL listeli |
titreşim direnci |
5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
hızlı geçici akımlara direnç |
2 kV 'e uygunIEC 61000-4-4 |
elektromanyetik alanlara direnç |
10 V/m 'e uygunIEC 61000-4-3 |
elektrostatik deşarja direnç |
6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
elektromanyetik emisyon |
Sınıf B 'e uygunIEC 55011 |
Paketleme üniteleri
Unit Type of Package 1 |
PCE |
Number of Units in Package 1 |
1 |
Package 1 Height |
3,5 cm |
Package 1 Width |
5,5 cm |
Package 1 Length |
8,5 cm |
Package 1 Weight |
79,71 g |
Unit Type of Package 2 |
S03 |
Number of Units in Package 2 |
150 |
Package 2 Height |
30,0 cm |
Package 2 Width |
30,0 cm |
Package 2 Length |
40,0 cm |
Package 2 Weight |
12,39 kg |
Sözleşme garantisi
Garanti |
18 months |
