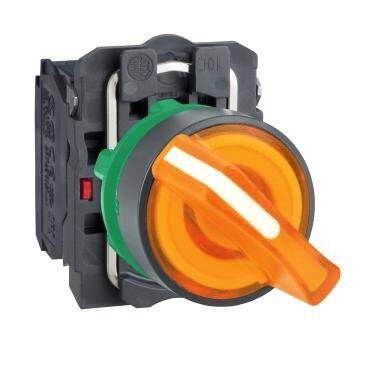

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
ampul tabanı
Entegre LED
[Us] nominal besleme gerilimi
24 V AC/DC -de 50/60 Hz
Tamamlayıcı
Yükseklik
42 mm
Genişlik
30 mm
Derinlik
70 mm
terminallerin açıklaması ISO n°1
(11-12)NC (13-14)NO
Ürün ağırlığı
0,516 kg
yüksek basınçlı rondelaya direnç
7000000 Pa -de 55 °C, mesafe: 0,1 m
kontak kullanımı
Standart kontaklar
pozitif açıklık
Ile 'e uygunEN/IEC 60947-5-1 ek K
çalışma torku
0,14 N.m Elektrik durumu değişimi YOK
Mekanik dayanıklılık
1000000 cycles
sıkma torku
0,8…1,2 N.m 'e uygunEN 60947-1
vida başının şekli
Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi
Gümüş alaşım (Ag/Ni)
kisa devre korumasi
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı
10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı
600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
elektrik dayanıklılığı
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
elektrik güvenilirliği IEC 60947-5-4
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
sinyalleme tipi
Sabit
ışık kaynağı
Universal LED
besleme gerilimi limitleri
19,2…30 V DC 21,6…26,4 V AC
akım tüketimi
18 mA
hizmet ömrü
100000 h nominal gerilimde ve 25 °C
kesinti dayanımı
1 kV 'e uygunIEC 61000-4-5
cihaz sunumu
Açılı
Ortam
koruyucu bakım
TH
Depolama ortam koşulları
-40…70 °C
Nominal çalışma ortam sıcaklığı
-40…70 °C
elektrik çarpmasına karşı koruma sınıfı
Sınıf II 'e uygunIEC 60536
IP koruma derecesi
IP66 'e uygunIEC 60529 IP67 'e uygunIEC 60529 IP69 IP69K
NEMA koruma derecesi
NEMA 13 NEMA 4X
IK koruma derecesi
IK06 'e uygunIEC 50102
Standartlar
EN/IEC 60947-5-1 EN/IEC 60947-1 JIS C8201-5-1 UL 508 EN/IEC 60947-5-4 CSA C22.2 No 14 JIS C8201-1
Ürün sertifikaları
DNV CSA LROS (Lloyds register of shipping) GL UL BV
titreşim direnci
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
hızlı geçici akımlara direnç
2 kV 'e uygunIEC 61000-4-4
elektromanyetik alanlara direnç
10 V/m 'e uygunIEC 61000-4-3
elektrostatik deşarja direnç
6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
