Ana
Ürün serisi |
Harmony XB5 |
Ürün ya da bileşen tipi |

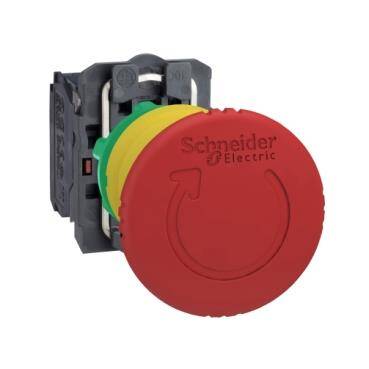

Acil durdurma butonu Acil kapatma butonu |
Ürün grubu |
XB5 |
şev malzemesi |
Koyu gri plastik |
sabitleme bileziği malzemesi |
Plastik |
başlık tipi |
Standard |
montaj çapı |
22 mm |
bölünemez miktar başına satış |
1 |
sinyalleme birimi başlığı biçimi |
Yuvarlak |
operatörün tipi |
Tetikleme hareketi ve mekanik mandallama |
sıfırlama |
Döndürülerek serbest bırakılan |
operatör profili |
Kırmızı mantar Ø 40 mm, işaretsiz |
kontak işlemi |
Yavaş kesen |
bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1 |
cihaz sunumu |
Açılı |
Tamamlayıcı
Yükseklik |
43 mm |
Genişlik |
40 mm |
Derinlik |
82 mm |
terminallerin açıklaması ISO n°1 |
(11-12)NC (13-14)NO |
Ürün ağırlığı |
0,072 kg |
yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
kontak kullanımı |
Standart kontaklar |
pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
çalışma hareketi |
1,5 mm (NK değişimi elektrik durumu) 4,3 mm (toplam hareket) |
Mekanik dayanıklılık |
300000 cycles |
sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
vida başının şekli |
Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
kontak malzemesi |
Gümüş alaşım (Ag/Ni) |
kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
[Ith] klasik açık hava termik akımı |
10 A 'e uygunEN/IEC 60947-5-1 |
[Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
[Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN 60947-1 |
[Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 |
elektrik dayanıklılığı |
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
elektrik güvenilirliği IEC 60947-5-4 |
Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4 |
Ortam
koruyucu bakım |
TH |
Depolama ortam koşulları |
-40…70 °C |
Nominal çalışma ortam sıcaklığı |
-40…70 °C |
aşırı gerilim kategorisi |
Class II 'e uygunIEC 60536 |
IP koruma derecesi |
IP66 'e uygunIEC 60529 IP67 IP69 IP69K |
NEMA koruma derecesi |
NEMA 13 NEMA 4X |
IK koruma derecesi |
IK03 'e uygunIEC 50102 |
Standartlar |
UL 508 EN/IEC 60947-5-5 EN/IEC 60947-5-4 EN/IEC 60947-5-1 EN/ISO 13850 IEC 60364-5-53 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60204-1 JIS C8201-1 |
Ürün sertifikaları |
CSA GL LROS (Lloyds register of shipping) BV UL listeli DNV |
titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
Unit Type of Package 1 |
PCE |
Number of Units in Package 1 |
1 |
Package 1 Height |
4,500 cm |
Package 1 Width |
5,400 cm |
Package 1 Length |
9,600 cm |
Package 1 Weight |
68,000 g |
Unit Type of Package 2 |
S03 |
Number of Units in Package 2 |
80 |
Package 2 Height |
30,000 cm |
Package 2 Width |
30,000 cm |
Package 2 Length |
40,000 cm |
Package 2 Weight |
5,940 kg |
Unit Type of Package 3 |
P06 |
Number of Units in Package 3 |
640 |
Package 3 Height |
77,000 cm |
Package 3 Width |
80,000 cm |
Package 3 Length |
60,000 cm |
Package 3 Weight |
57,084 kg |
Sözleşme garantisi
Garanti |
18 months |
