Ana
Ürün serisi |

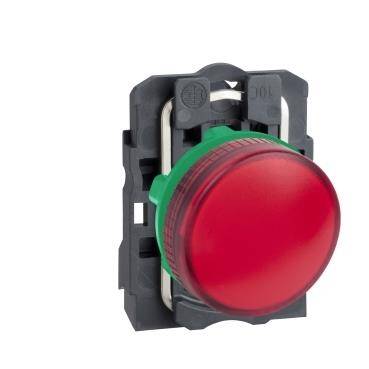

Harmony XB5 |
Ürün ya da bileşen tipi |
Pilot ışığı |
Ürün grubu |
XB5 |
şev malzemesi |
Koyu gri plastik |
sabitleme bileziği malzemesi |
Plastik |
başlık tipi |
Standard |
montaj çapı |
22 mm |
bölünemez miktar başına satış |
1 |
sinyalleme birimi başlığı biçimi |
Yuvarlak |
başlık/operatör veya lens rengi |
Kırmızı |
operatör ek bilgisi |
Daz lens ile |
ışık kaynağı |
Ampul dahil değil |
ampul tabanı |
BA 9s |
ışık bloğu beslemesi |
Doğrudan <2,4 W |
ışık kaynağı rengi |
Kırmızı |
[Us] nominal besleme gerilimi |
<= 250 V |
[Us] nominal besleme gerilimi |
<= 250 V |
Tamamlayıcı
Yükseklik |
42 mm |
Genişlik |
30 mm |
Derinlik |
55 mm |
terminallerin açıklaması ISO n°1 |
(X1-X2)PL |
Ürün ağırlığı |
0,037 kg |
yüksek basınçlı rondelaya direnç |
7000000 Pa -de 55 °C, mesafe: 0,1 m |
bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
[Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunEN 60947-1 |
[Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunEN 60947-1 |
sinyalleme tipi |
Sabit |
cihaz sunumu |
Açılı |
Ortam
koruyucu bakım |
TH |
Depolama ortam koşulları |
-40…70 °C |
Nominal çalışma ortam sıcaklığı |
-40…55 °C |
elektrik çarpmasına karşı koruma sınıfı |
Sınıf II 'e uygunIEC 60536 |
aşırı gerilim kategorisi |
Class II 'e uygunIEC 60536 |
IP koruma derecesi |
IP66 'e uygunIEC 60529 IP67 'e uygunIEC 60529 IP69 'e uygunIEC 60529 IP69K 'e uygunISO 20653 |
NEMA koruma derecesi |
NEMA 13 NEMA 4X |
IK koruma derecesi |
IK05 'e uygunIEC 50102 |
Standartlar |
EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C8201-1 |
Ürün sertifikaları |
CSA UL listeli |
titreşim direnci |
5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı |
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
Unit Type of Package 1 |
PCE |
Number of Units in Package 1 |
1 |
Package 1 Height |
8,800 cm |
Package 1 Width |
3,400 cm |
Package 1 Length |
5,400 cm |
Package 1 Weight |
34,000 g |
Unit Type of Package 2 |
S03 |
Number of Units in Package 2 |
150 |
Package 2 Height |
30,000 cm |
Package 2 Width |
30,000 cm |
Package 2 Length |
40,000 cm |
Package 2 Weight |
5,576 kg |
Unit Type of Package 3 |
P06 |
Number of Units in Package 3 |
1200 |
Package 3 Height |
75,000 cm |
Package 3 Width |
60,000 cm |
Package 3 Length |
80,000 cm |
Package 3 Weight |
54,860 kg |
Sözleşme garantisi
Garanti |
18 months |
