Gelince Sizi Arayalım| Ürün serisi | Harmony XB6 |
|---|---|

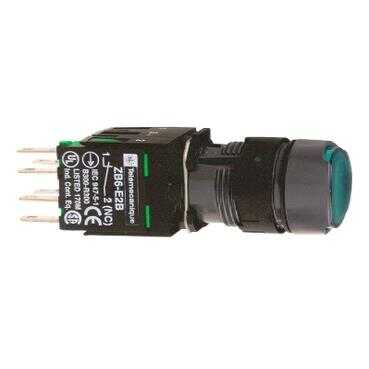

| Ürün ya da bileşen tipi | Eksiksiz ışıklı basmalı düğme |
| Ürün grubu | XB6 |
| şev malzemesi | Plastik |
| montaj çapı | 16 mm |
| bölünemez miktar başına satış | 1 |
| sinyalleme birimi başlığı biçimi | Yuvarlak |
| operatörün tipi | Mandallama |
| operatör profili | Yeşil sıva altı, işaretsiz |
| kontak tipi ve düzenleme | 1 NA |
| kontak işlemi | Yavaş kesen |
| bağlantılar - terminaller | Faston konnektörler 2,8 x 0,5 mm |
| ışık kaynağı | LED |
| ampul tabanı | Entegre LED |
| [Us] nominal besleme gerilimi | 12...24 V AC/DC |
| Yükseklik | 18 mm |
|---|---|
| Genişlik | 18 mm |
| Derinlik | 57 mm |
| terminallerin açıklaması ISO n°1 | (13-14)NO |
| Ürün ağırlığı | 0,022 kg |
| Çalışma konumu | Herhangi bir konum |
| pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K |
| çalışma hareketi | 1 mm (Elektrik durumu değişimi YOK) 3,5 mm (toplam hareket) |
| çalışma gücü | 3,5 N Elektrik durumu değişimi YOK |
| kontak malzemesi | Gümüş alaşım (Ag/Ni) |
| kisa devre korumasi | 6 A kartuş sigortası tip gG |
| [Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı | 3 A -de 120 V, AC-15, B300 'e uygunEN/IEC 60947-5-1 1,5 A -de 240 V, AC-15, B300 'e uygunEN/IEC 60947-5-1 0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 |
| elektrik dayanıklılığı | 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 | Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunIEC 60947-5-4 |
| sinyalleme tipi | Sabit |
| besleme gerilimi limitleri | 6…30 V AC/DC |
| akım tüketimi | 15 mA |
| kesinti dayanımı | 1 kV doğrudan kontak 'e uygunIEC 61000-4-5 2 kV serbest havada 'e uygunIEC 61000-4-5 |
| koruyucu bakım | TC |
|---|---|
| Depolama ortam koşulları | -40…70 °C |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 |
| IP koruma derecesi | IP65 'e uygunIEC 60529 |
| NEMA koruma derecesi | NEMA 13 'e uygunUL 50 NEMA 4 'e uygunUL 50 NEMA 4X 'e uygunUL 50 NEMA 13 'e uygunCSA C22.2 No 94 NEMA 4 'e uygunCSA C22.2 No 94 NEMA 4X 'e uygunCSA C22.2 No 94 |
| Standartlar | UL 508 EN/IEC 60947-1 JIS C 4520 JIS C 852 EN/IEC 60947-5-5 CSA C22.2 No 14 EN/IEC 60947-5-1 |
| Ürün sertifikaları | UL CCC GOST CSA |
| titreşim direnci | +/- 3 mm (f= 2…500 Hz) 'e uygunIEC 60068-2-6 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 |
| elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
| elektrostatik deşarja direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
| elektromanyetik emisyon | Sınıf B 'e uygunIEC 55011 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 2,0 cm |
| Package 1 Width | 11,0 cm |
| Package 1 Length | 11,0 cm |
| Package 1 Weight | 15,0 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 60 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 1,072 kg |
| Garanti | 18 months |
|---|
