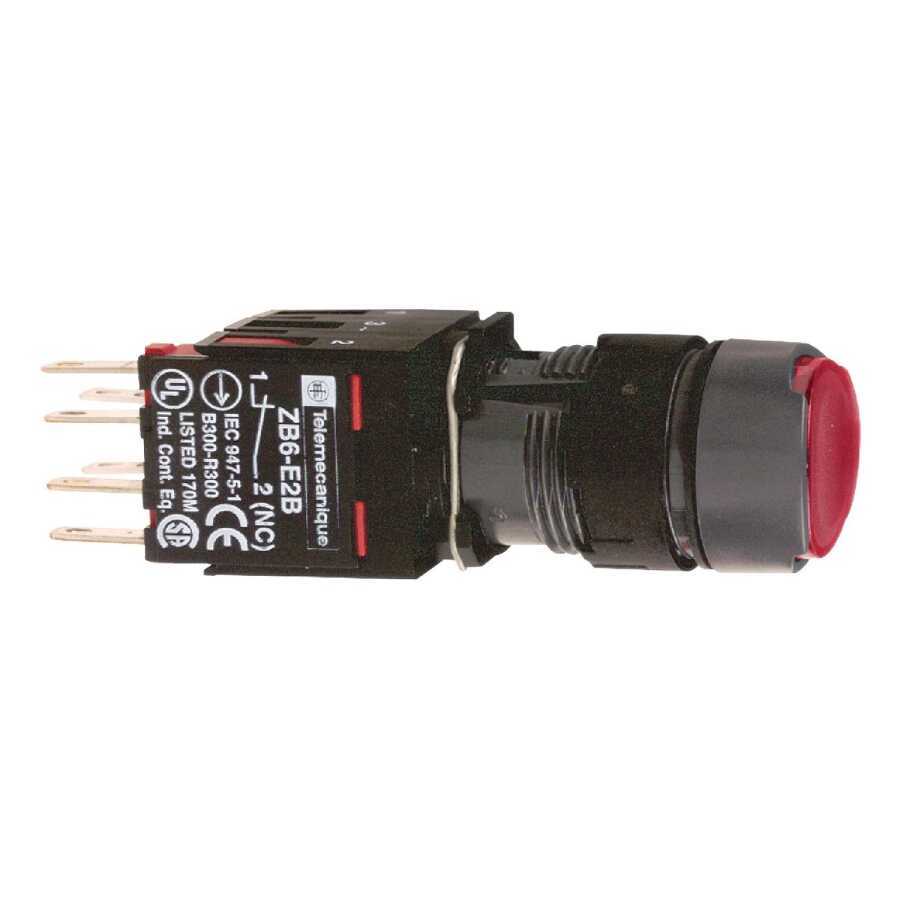

Gelince Sizi ArayalımÜrün serisi | Harmony XB6 |
---|---|
Ürün ya da bileşen tipi | Eksiksiz ışıklı basmalı düğme |
Ürün grubu | XB6 |
şev malzemesi | Plastik |
montaj çapı | 16 mm |
bölünemez miktar başına satış | 1 |
sinyalleme birimi başlığı biçimi | Yuvarlak |
operatörün tipi | Mandallama |
operatör profili | Kırmızı sıva altı, işaretsiz |
kontak tipi ve düzenleme | 1 NK |
kontak işlemi | Yavaş kesen |
bağlantılar - terminaller | Faston konnektörler 2,8 x 0,5 mm |
ışık kaynağı | LED |
ampul tabanı | Entegre LED |
[Us] nominal besleme gerilimi | 12...24 V AC/DC |
Yükseklik | 18 mm |
---|---|
Genişlik | 18 mm |
Derinlik | 57 mm |
terminallerin açıklaması ISO n°1 | (21-22)NC |
Ürün ağırlığı | 0,022 kg |
Çalışma konumu | Herhangi bir konum |
pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K |
çalışma hareketi | 2 mm (NK değişimi elektrik durumu) 3,5 mm (toplam hareket) |
çalışma gücü | 4,5 N NK değişimi elektrik durumu |
kontak malzemesi | Gümüş alaşım (Ag/Ni) |
kisa devre korumasi | 6 A kartuş sigortası tip gG |
[Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 |
[Ie] nominal çalışma akımı | 3 A -de 120 V, AC-15, B300 'e uygunEN/IEC 60947-5-1 1,5 A -de 240 V, AC-15, B300 'e uygunEN/IEC 60947-5-1 0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 |
elektrik dayanıklılığı | 1000000 cycles, AC-15 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13 -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
elektrik güvenilirliği IEC 60947-5-4 | Λ = 10exp(-8) -de 5 V ve 1 mA %90 güven düzeyiyle 'e uygunIEC 60947-5-4 |
sinyalleme tipi | Sabit |
besleme gerilimi limitleri | 6…30 V AC/DC |
akım tüketimi | 15 mA |
kesinti dayanımı | 1 kV doğrudan kontak 'e uygunIEC 61000-4-5 2 kV serbest havada 'e uygunIEC 61000-4-5 |
koruyucu bakım | TC |
---|---|
Depolama ortam koşulları | -40…70 °C |
Nominal çalışma ortam sıcaklığı | -25…70 °C |
elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 61140 |
IP koruma derecesi | IP65 'e uygunIEC 60529 |
NEMA koruma derecesi | NEMA 13 'e uygunUL 50 NEMA 4 'e uygunUL 50 NEMA 4X 'e uygunUL 50 NEMA 13 'e uygunCSA C22.2 No 94 NEMA 4 'e uygunCSA C22.2 No 94 NEMA 4X 'e uygunCSA C22.2 No 94 |
Standartlar | EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C 852 JIS C 4520 UL 508 EN/IEC 60947-5-5 |
Ürün sertifikaları | CSA GOST CCC UL |
titreşim direnci | +/- 3 mm (f= 2…500 Hz) 'e uygunIEC 60068-2-6 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 |
elektromanyetik alanlara direnç | 10 V/m 'e uygunIEC 61000-4-3 |
elektrostatik deşarja direnç | 6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2 |
elektromanyetik emisyon | Sınıf B 'e uygunIEC 55011 |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 14,0 g |
Paket 1 Yükseklik | 3,0 cm |
Paket 1 genişliği | 10,0 cm |
Paket 1 Uzunluk | 8,0 cm |
Birim paket türü 2 | BAG |
Paketteki birim sayısı 2 | 1 |
Paket 2 Ağırlığı | 14 g |
Paket 2 Yükseklik | 3 cm |
Paket 2 genişliği | 10 cm |
Paket 2 Uzunluk | 8 cm |
Birim paket türü 3 | S01 |
Paketteki birim sayısı 3 | 60 |
Paket 3 Ağırlığı | 1,065 kg |
Paket 3 Yükseklik | 15 cm |
Paket 3 genişliği | 15 cm |
Paket 3 Uzunluk | 40 cm |
Garanti | 18 months |
---|
