Gelince Sizi ArayalımÜrün serisi | Harmony XB7 |
---|---|

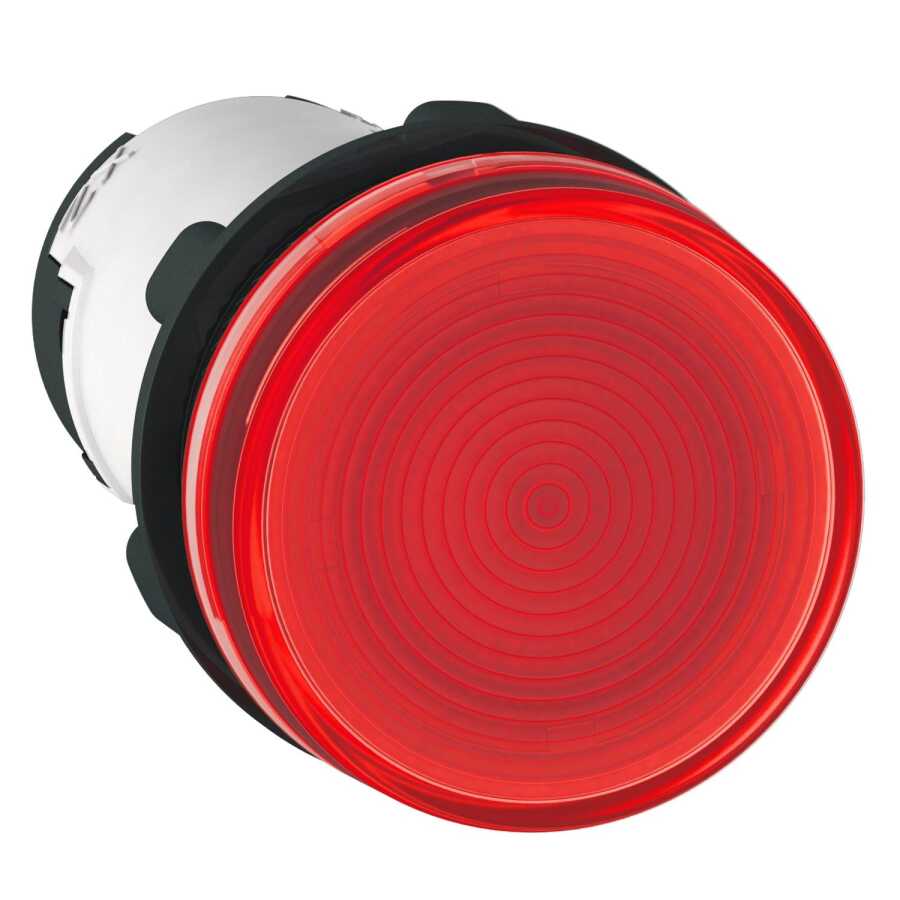

Ürün ya da bileşen tipi | Pilot ışığı |
Ürün grubu | XB7 |
montaj çapı | 22 mm |
bölünemez miktar başına satış | 10 |
operatör ek bilgisi | Daz lens ile |
ışık kaynağı | Akkor (ampul dahil değil) |
cihaz sunumu | Monolitik ürün |
Yükseklik | 29 mm |
---|---|
genişlik | 29 mm |
Derinlik | 54 mm |
terminallerin açıklaması ISO n°1 | (X1-X2)PL |
ürün ağırlığı | 0,018 kg |
aşırı gerilim kategorisi | Class II 'e uygunIEC 60536 |
cihaz montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-5-1 |
sabitleme merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
sabitleme modu | Sabitleme somunu baş altı: 2…2,4 N.m |
sinyalleme birimi başlığı biçimi | Yuvarlak |
başlık/operatör veya lens rengi | Kırmızı |
bağlantılar - terminaller | Faston konnektörler 6,35 x 0,8 mm 'e uygunEN/IEC 60947-1 Çatal tipli etiket konnektörleri 6,5 mm 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
sıkma torku | 0,8…1,2 N.m 'e uygunEN 60947-1 |
vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
[Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-1 |
sinyalleme tipi | Sabit |
ampul tabanı | BA 9s |
ışık bloğu beslemesi | Doğrudan |
[Us] nominal besleme gerilimi | <= 250 V |
uyumluluk kodu | XB7 |
koruyucu bakım | TH |
---|---|
Depolama ortam koşulları | -40…70 °C |
Nominal çalışma ortam sıcaklığı | -25…55 °C |
IP koruma derecesi | IP20 'e uygunIEC 60529 (arka yüz) IP54 'e uygunIEC 60529 (ön yüz) |
NEMA koruma derecesi | NEMA 12 |
Standartlar | EN/IEC 60947-5-1 EN/IEC 60947-1 JIS C8201-5-1 CSA C22.2 No 14 UL 508 JIS C8201-1 |
titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
elektromanyetik uyumluluk | Kesintili alan emisyonusınıf B 'e uygunEN 55011 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 3,000 cm |
Package 1 Width | 3,000 cm |
Package 1 Length | 5,200 cm |
Package 1 Weight | 17,000 g |
Unit Type of Package 2 | BB1 |
Number of Units in Package 2 | 10 |
Package 2 Height | 5,000 cm |
Package 2 Width | 10,000 cm |
Package 2 Length | 15,000 cm |
Package 2 Weight | 174,000 g |
Unit Type of Package 3 | S01 |
Number of Units in Package 3 | 100 |
Package 3 Height | 15,000 cm |
Package 3 Width | 15,000 cm |
Package 3 Length | 40,000 cm |
Package 3 Weight | 2,056 kg |
Garanti | 18 months |
---|
