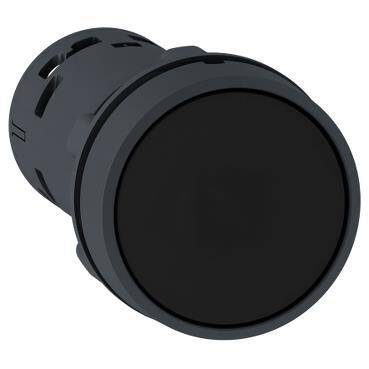

Gelince Sizi ArayalımÜrün serisi | Harmony XB7 |
---|---|
Ürün ya da bileşen tipi | Push-buton |
Ürün grubu | XB7 |
montaj çapı | 22 mm |
bölünemez miktar başına satış | 10 |
IP koruma derecesi | IP20 'e uygunIEC 60529 (arka yüz) IP65 'e uygunIEC 60529 (ön yüz) |
sinyalleme birimi başlığı biçimi | Yuvarlak |
operatörün tipi | İtme ve itme ile serbest bırakılan |
operatör profili | Siyah sıva altı |
kontak tipi ve düzenleme | 1 NA |
bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
cihaz sunumu | Monolitik ürün |
CAD genel genişliği | 29 mm |
---|---|
CAD genel yüksekliği | 29 mm |
CAD genel derinliği | 51,5 mm |
terminallerin açıklaması ISO n°1 | (13-14)NO |
Ürün ağırlığı | 0,021 kg |
cihaz montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1 |
sabitleme merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
sabitleme modu | Sabitleme somunu baş altı: 2…2,4 N.m |
İşaretleme | Işaretsiz |
kontak işlemi | Yavaş kesen |
pozitif açıklık | NK kontak ile 'e uygunEN/IEC 60947-5-1 ek K |
Mekanik dayanıklılık | 300000 cycles |
sıkma torku | 0,8…1,2 N.m 'e uygunEN 60947-1 |
vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
kisa devre korumasi | 4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
[Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 |
[Ie] nominal çalışma akımı | 0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,3 A -de 240 V, AC-14, D300 'e uygunEN/IEC 60947-5-1 0,6 A -de 120 V, AC-14, D300 'e uygunEN/IEC 60947-5-1 |
elektrik dayanıklılığı | 1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
elektrik güvenilirliği IEC 60947-5-4 | Λ <= 10exp(-6) -de 17 V, 5 mA 'e uygunEN/IEC 60947-5-4 |
koruyucu bakım | TH |
---|---|
Depolama ortam koşulları | -40…70 °C |
Nominal çalışma ortam sıcaklığı | -25…70 °C |
aşırı gerilim kategorisi | Class II 'e uygunIEC 61140 |
NEMA koruma derecesi | NEMA 12 'e uygunUL 50 E NEMA 3 'e uygunUL 50 E |
Standartlar | EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 JIS C8201-5-1 JIS C8201-1 |
Ürün sertifikaları | GOST CCC |
titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 5 cm |
Package 1 Width | 3 cm |
Package 1 Length | 3 cm |
Package 1 Weight | 20 g |
Garanti | 18 months |
---|
