Ana
| Ürün serisi |
Harmony XB7 |
| Ürün ya da bileşen tipi |

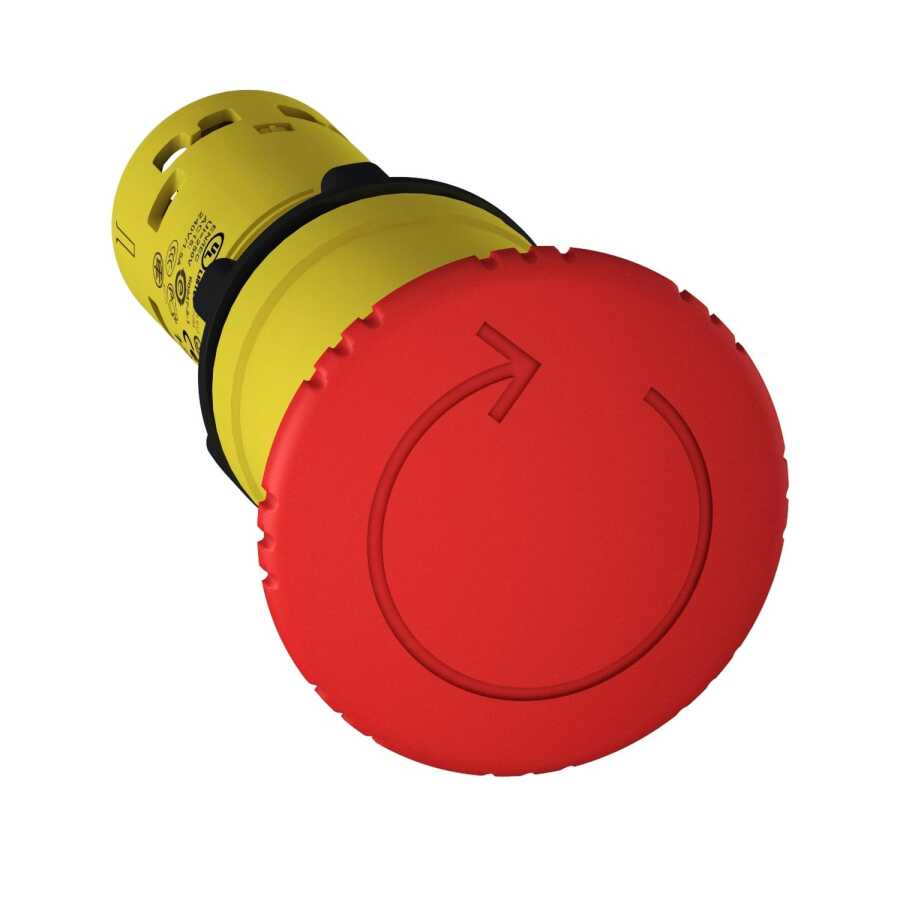

Acil durdurma butonu |
| Ürün grubu |
XB7 |
| montaj çapı |
22 mm |
| bölünemez miktar başına satış |
10 |
| sinyalleme birimi başlığı biçimi |
Yuvarlak |
| operatörün tipi |
Mandallama |
| sıfırlama |
Döndürülerek serbest bırakılan |
| operatör profili |
Kırmızı mantar Ø 40 mm, işaretsiz |
| kontak tipi ve düzenleme |
1 NK |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
| cihaz sunumu |
Monolitik ürün |
Tamamlayıcı
| CAD genel genişliği |
40 mm |
| CAD genel yüksekliği |
40 mm |
| CAD genel derinliği |
72 mm |
| terminallerin açıklaması ISO n°1 |
(11-12)NC |
| Ürün ağırlığı |
0,035 kg |
| cihaz montajı |
Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1 |
| sabitleme merkezi |
>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| sabitleme modu |
Sabitleme somunu baş altı: 2…2,4 N.m |
| kontak işlemi |
Ani hareketli |
| kontak kullanımı |
Standart |
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 ek K |
| Mekanik dayanıklılık |
100000 cycles |
| sıkma torku |
0,8…1,2 N.m 'e uygunEN 60947-1 |
| vida başının şekli |
Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
| kisa devre korumasi |
4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı |
250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| [Uimp] nominal darbe dayanım voltajı |
4 kV 'e uygunEN/IEC 60947-1 |
| [Ie] nominal çalışma akımı |
0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1
0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1
0,75 A -de 240 V, AC-15, C300 'e uygunEN/IEC 60947-5-1
1,5 A -de 120 V, AC-15, C300 'e uygunEN/IEC 60947-5-1 |
| elektrik dayanıklılığı |
1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
| elektrik güvenilirliği IEC 60947-5-4 |
Λ < 5 x 10exp(-7) -de 17 V ve 5 mA 'e uygunIEC 60947-5-4 |
Ortam
| koruyucu bakım |
TH |
| Depolama ortam koşulları |
-40…70 °C |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| elektrik çarpmasına karşı koruma sınıfı |
Sınıf II 'e uygunIEC 60536 |
| IP koruma derecesi |
IP20 'e uygunIEC 60529 (arka yüz)
IP65 'e uygunIEC 60529 (ön yüz) |
| NEMA koruma derecesi |
NEMA 12 'e uygunUL 50
NEMA 3 'e uygunUL 50 |
| Standartlar |
EN/IEC 60947-1
UL 508
CSA C22.2 No 14
EN/IEC 60947-5-1
EN/IEC 60947-5-5
IEC 60364-5-53
EN/IEC 60204-1
EN/ISO 13850 |
| Ürün sertifikaları |
CCC
GOST |
| titreşim direnci |
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
15 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Weight |
46,0 g |
| Package 1 Height |
15,0 cm |
| Package 1 Width |
8,0 cm |
| Package 1 Length |
16,0 cm |
| Unit Type of Package 2 |
BAG |
| Number of Units in Package 2 |
10 |
| Package 2 Weight |
468,0 g |
| Package 2 Height |
15,0 cm |
| Package 2 Width |
8,0 cm |
| Package 2 Length |
16,0 cm |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
1600 |
| Package 3 Weight |
90,42 kg |
| Package 3 Height |
77,0 cm |
| Package 3 Width |
80,0 cm |
| Package 3 Length |
60,0 cm |
Sözleşme garantisi
| Garanti |
18 months |
