Gelince Sizi ArayalımÜrün serisi | Harmony XB7 |
---|---|

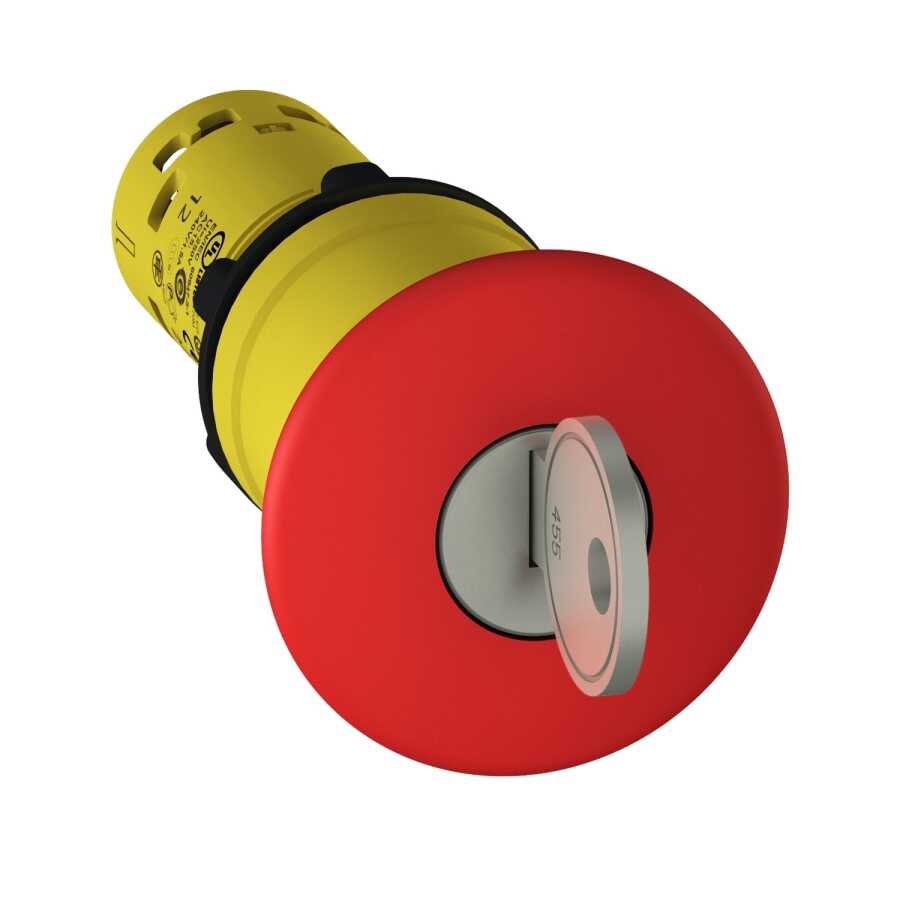

Ürün ya da bileşen tipi | Acil durdurma butonu |
Ürün grubu | XB7 |
montaj çapı | 22 mm |
bölünemez miktar başına satış | 10 |
sinyalleme birimi başlığı biçimi | Yuvarlak |
operatörün tipi | Mandallama |
sıfırlama | Anahtarla bırakılan |
operatör profili | Kırmızı mantar Ø 40 mm, işaretsiz |
anahtar kilidinin tipi | Ronis 455 |
kontak tipi ve düzenleme | 1 NA + 1 NK |
bağlantılar - terminaller | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1 Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1 |
cihaz sunumu | Monolitik ürün |
CAD genel genişliği | 40 mm |
---|---|
CAD genel yüksekliği | 40 mm |
CAD genel derinliği | 72 mm |
terminallerin açıklaması ISO n°1 | (21-22)NC (13-14)NO |
Ürün ağırlığı | 0,035 kg |
cihaz montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1 |
sabitleme merkezi | >= 30 x 40 mm (destek paneli) metal 1…6 mm >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
sabitleme modu | Sabitleme somunu baş altı: 2…2,4 N.m |
kontak işlemi | Ani hareketli |
kontak kullanımı | Standart |
pozitif açıklık | Ile 'e uygunEN/IEC 60947-5-1 ek K |
Mekanik dayanıklılık | 100000 cycles |
sıkma torku | 0,8…1,2 N.m 'e uygunEN 60947-1 |
vida başının şekli | Çapraz ile uyumludur JIS No 1 tornavida Çapraz ile uyumludur Philips no 1 tornavida Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida |
kisa devre korumasi | 4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1 |
[Ui] nominal yalıtım voltajı | 250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
[Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 |
[Ie] nominal çalışma akımı | 0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1 0,75 A -de 240 V, AC-15, C300 'e uygunEN/IEC 60947-5-1 1,5 A -de 120 V, AC-15, C300 'e uygunEN/IEC 60947-5-1 |
elektrik dayanıklılığı | 1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C |
elektrik güvenilirliği IEC 60947-5-4 | Λ < 5 x 10exp(-7) -de 17 V ve 5 mA 'e uygunIEC 60947-5-4 |
koruyucu bakım | TH |
---|---|
Depolama ortam koşulları | -40…70 °C |
Nominal çalışma ortam sıcaklığı | -25…70 °C |
elektrik çarpmasına karşı koruma sınıfı | Sınıf II 'e uygunIEC 60536 |
IP koruma derecesi | IP20 'e uygunIEC 60529 (arka yüz) IP65 'e uygunIEC 60529 (ön yüz) |
NEMA koruma derecesi | NEMA 12 'e uygunUL 50 NEMA 3 'e uygunUL 50 |
Standartlar | EN/IEC 60947-5-5 IEC 60364-5-53 EN/ISO 13850 EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 EN/IEC 60204-1 |
Ürün sertifikaları | CCC GOST |
titreşim direnci | 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 15 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 75 g |
Paket 1 Yükseklik | 15 cm |
Paket 1 genişliği | 16 cm |
Paket 1 Uzunluk | 8 cm |
Birim paket türü 2 | BAG |
Paketteki birim sayısı 2 | 10 |
Paket 2 Ağırlığı | 758 g |
Paket 2 Yükseklik | 16 cm |
Paket 2 genişliği | 15 cm |
Paket 2 Uzunluk | 8 cm |
Birim paket türü 3 | S01 |
Paketteki birim sayısı 3 | 50 |
Paket 3 Ağırlığı | 4,151 kg |
Paket 3 Yükseklik | 15 cm |
Paket 3 genişliği | 15 cm |
Paket 3 Uzunluk | 40 cm |
Garanti | 18 months |
---|
