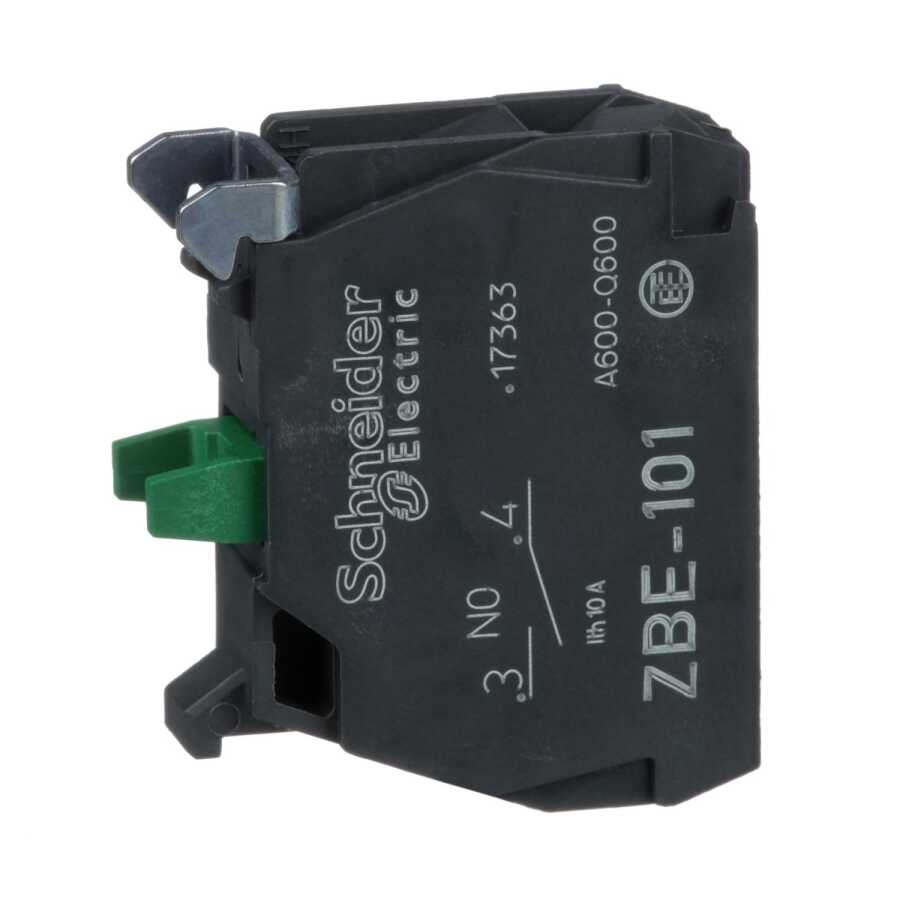

Schneider Electric ZBE101, Harmony Stil 4 ve 5 İçin Kontak Bloğu, 1NA, 22mm Butonlar İçin

Ürün Kodu : ZBE101
Barkod : 3389110089479
(0)
Yorum Yap
220,80 TL
Daha Fazla Butonlar
Ana
Ürün serisi Harmony XB5
Harmony XB4
Ürün ya da bileşen tipi Kontak bloğu
Ürün grubu ZBE
bölünemez miktar başına satış 5
IP koruma derecesi IP20 'e uygunIEC 60529
kontak işlemi Yavaş kesen
kontak bloğu tipi Tek
kontak kullanımı Standart kontaklar
bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1
Tamamlayıcı
Ürün ağırlığı 0,011 kg
kontak tipi ve düzenleme 1 NA
pozitif açıklık Olmadan
çalışma hareketi 2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
çalışma gücü 2,3 N Elektrik durumu değişimi YOK
Mekanik dayanıklılık 10000000 cycles
sıkma torku 0,8…1,2 N.m 'e uygunEN 60947-1
vida başının şekli Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi Gümüş alaşım (Ag/Ni)
kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı 10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
bloğun montajı Ön montaj
elektrik yapısı kodu C1 (miktar <= 9)
C2 (miktar <= 7)
C3 (miktar <= 6)
C4 (miktar <= 4)
C5 (miktar <= 5)
C6 (miktar <= 3)
C7 (miktar <= 4)
C8 (miktar <= 2)
C9 (miktar <= 3)
C12 (miktar <= 6)
M1 (miktar <= 6)
M2 (miktar <= 4)
M3 (miktar <= 4)
M5 (miktar <= 2)
M6 (miktar <= 2)
M7 (miktar <= 6)
M8 (miktar <= 4)
M9 (miktar <= 2)
SF1 (miktar <= 3)
SF2 (miktar <= 2)
MF1 (miktar <= 2)
MF2 (miktar <= 2)
C10 (miktar <= 2)
M4 (miktar <= 2)
C13 (miktar <= 1)
cihaz sunumu Temel elaman
Ortam
koruyucu bakım TH
Depolama ortam koşulları -40…70 °C
Nominal çalışma ortam sıcaklığı -40…70 °C
Standartlar CSA C22.2 No 14
EN/IEC 60947-5-1
UL 508
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-4
JIS C8201-1
Ürün sertifikaları CCC
UL
DNV
GL
GOST
LROS (Lloyds register of shipping)
BV
CSA
titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 1,000 cm
Package 1 Width 2,500 cm
Package 1 Length 3,000 cm
Package 1 Weight 9,000 g
Unit Type of Package 2 BB1
Number of Units in Package 2 5
Package 2 Height 4,500 cm
Package 2 Width 5,500 cm
Package 2 Length 5,500 cm
Package 2 Weight 52,000 g
Unit Type of Package 3 S03
Number of Units in Package 3 800
Package 3 Height 30,000 cm
Package 3 Width 30,000 cm
Package 3 Length 40,000 cm
Package 3 Weight 8,783 kg
Sözleşme garantisi
Garanti 18 months
220,80 TL
