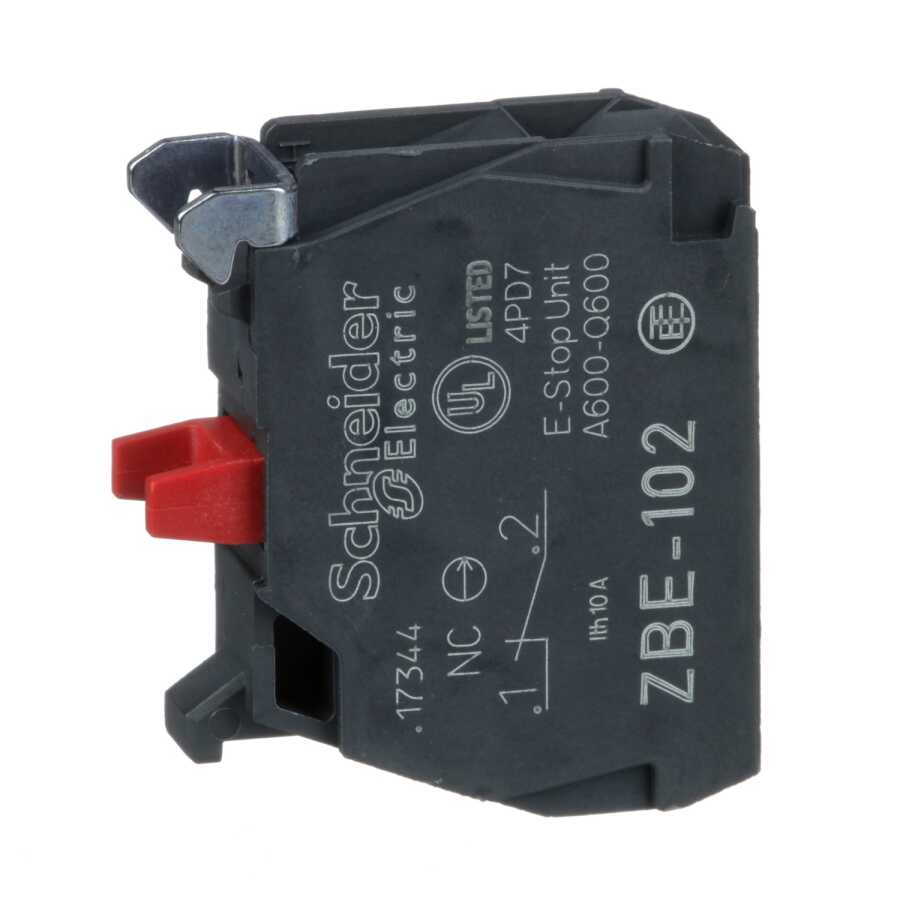

Schneider Electric ZBE102, başlık Ø22 için tek kontak bloğu 1NK vida kelepçesi terminali

Ana

Ürün serisi	Harmony XB4 Harmony XB5
Ürün ya da bileşen tipi	Kontak bloğu
Ürün grubu	ZBE
bölünemez miktar başına satış	5
IP koruma derecesi	IP20 'e uygunIEC 60529
kontak işlemi	Yavaş kesen
kontak bloğu tipi	Tek
kontak kullanımı	Standart kontaklar
bağlantılar - terminaller	Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1 Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1

Tamamlayıcı

Ürün ağırlığı	0,011 kg
kontak tipi ve düzenleme	1 NK
pozitif açıklık	Ile 'e uygunEN/IEC 60947-5-1 ek K
çalışma hareketi	1,5 mm (NK değişimi elektrik durumu) 4,3 mm (toplam hareket)
çalışma gücü	2 N NK değişimi elektrik durumu
Mekanik dayanıklılık	10000000 cycles
sıkma torku	0,8…1,2 N.m 'e uygunEN 60947-1
vida başının şekli	Çapraz ile uyumludur pozidriv No 1 tornavida Slotlu ile uyumludur düz Ø 4 mm tornavida Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi	Gümüş alaşım (Ag/Ni)
kisa devre korumasi	10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı	10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı	600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı	3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1 0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1 1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
elektrik dayanıklılığı	1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C 1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
bloğun montajı	Ön montaj
elektrik yapısı kodu	C1 (miktar <= 9) C2 (miktar <= 7) C3 (miktar <= 6) C4 (miktar <= 4) C5 (miktar <= 5) C6 (miktar <= 3) C7 (miktar <= 4) C8 (miktar <= 2) C9 (miktar <= 3) C12 (miktar <= 6) M1 (miktar <= 6) M2 (miktar <= 4) M3 (miktar <= 4) M5 (miktar <= 2) M6 (miktar <= 2) M7 (miktar <= 6) M8 (miktar <= 4) M9 (miktar <= 2) SF1 (miktar <= 3) SF2 (miktar <= 2) MF1 (miktar <= 2) MF2 (miktar <= 2) C10 (miktar <= 2) M4 (miktar <= 2) C13 (miktar <= 1)
cihaz sunumu	Temel elaman

Ortam

koruyucu bakım	TH
Depolama ortam koşulları	-40…70 °C
Nominal çalışma ortam sıcaklığı	-40…70 °C
Standartlar	EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 JIS C8201-1
Ürün sertifikaları	CSA GOST BV DNV GL LROS (Lloyds register of shipping) CCC UL
titreşim direnci	5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı	30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,500 cm
Package 1 Width	3,400 cm
Package 1 Length	5,400 cm
Package 1 Weight	10,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	5
Package 2 Height	5,600 cm
Package 2 Width	4,300 cm
Package 2 Length	5,400 cm
Package 2 Weight	52,000 g
Unit Type of Package 3	S03
Number of Units in Package 3	800
Package 3 Height	30,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	8,757 kg

Sözleşme garantisi

Garanti	18 months
