Ana
| Ürün serisi |
Easy9 |
| Ürün ya da bileşen tipi |

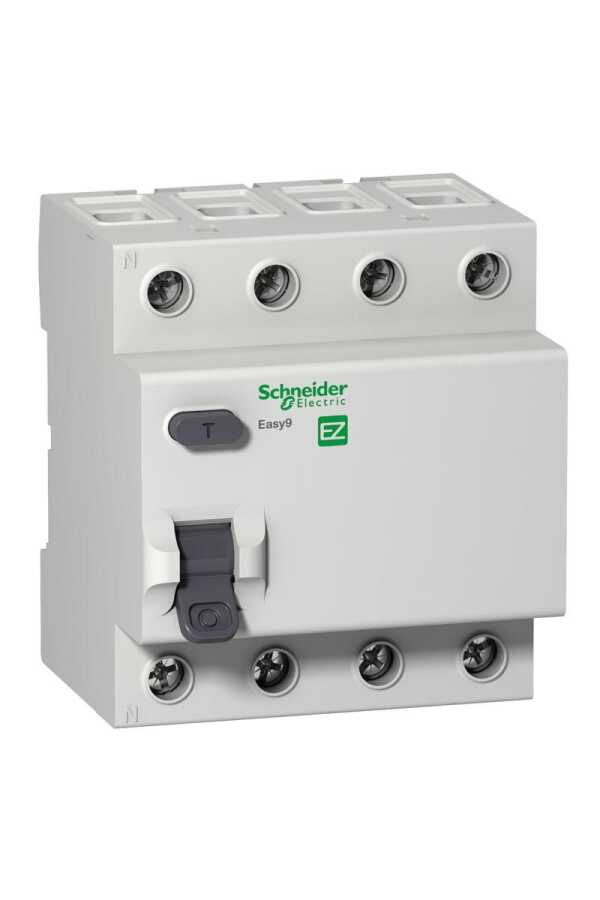

Residual current circuit breaker (RCCB) |
| Ürün grubu |
Easy9 RCCB |
| Poles |
4P |
| nötr konum |
Sol |
| [In] nominal akım |
63 A |
| Şebeke tipi |
AC |
| toprak kaçağı hassasiyeti |
30 mA |
| toprak kaçağı koruması zaman gecikmesi |
Anlık |
| toprak kaçağı koruma sınıfı |
Type AC |
| hominal kesme ve kapama kapasitesi |
500 A |
| nominal koşullu kısa devre akımı |
Easy9 MCB: 3000 A 63 A |
Tamamlayıcı
| sistemde cihazın yeri |
Çıkış |
| Şebeke frekansı |
50 Hz |
| [Ue] nominal çalışma voltajı |
400 V AC 50 Hz |
| rezidüel akım açma teknolojisi |
Gerilim bağımsız |
| [Ui] nominal yalıtım voltajı |
440 V AC |
| [Uimp] nominal darbe dayanım voltajı |
4 kV |
| kesinti akımı |
250 A |
| kontak konum göstergesi |
Evet |
| Kontrol tipi |
Geçiş |
| Montaj Tipi |
Takılabilir |
| montaj desteği |
DIN rayı |
| comb busbar dağıtım bloğu uyumluluğu |
Üst: EVET |
| bağlantı aralığı |
18 mm fazlar arasında |
| 9 mm vida adımı |
4 |
| Yükseklik |
82 mm |
| Genişlik |
72 mm |
| Derinlik |
72 mm |
| renk |
Gri (RAL 7035) |
| Mekanik dayanıklılık |
5000 cycles |
| elektrik dayanıklılığı |
AC: 2000 cycles 400 V AC 50 Hz |
| bağlantılar - terminaller |
Tünel tipi terminal (üst veya alt) 1…35 mm² sert
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek |
| sıkma torku |
3,5 N.m üst veya alt |
| hedeflenen ülke |
Turkey |
Ortam
| Standartlar |
IEC 61008-1 |
| Ürün sertifikaları |
CE |
| IP koruma derecesi |
IP20 |
| kirletme derecesi |
2 'e uygunIEC 61008-1 |
| tropik iklim |
2 |
| bağıl nem |
95 % -de 55 °C |
| Nominal çalışma ortam sıcaklığı |
-5…60 °C |
| Depolama ortam koşulları |
-40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
8,0 cm |
| Package 1 Width |
8,0 cm |
| Package 1 Length |
9,0 cm |
| Package 1 Weight |
394,0 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
27 |
| Package 2 Height |
30 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
14,184 kg |
Sözleşme garantisi
| Garanti |
18 ay |
