Kutup Sayısı
3P
Ana
Seri Compact
Ürün serisi ComPact NSX100...250 DC
Ürün grubu NSX250S DC
Ürün ya da bileşen tipi Temel çerçeve
Cihaz uygulaması Dağıtım

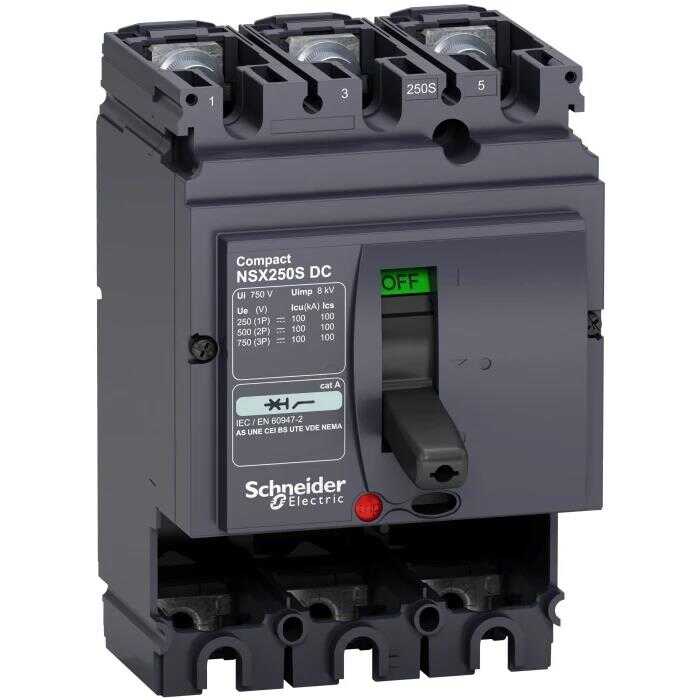

Devre kesici adı Compact NSX250S DC
Number of poles 3P [In] nominal akım 250 A -de 40 °C
[Ue] nominal çalışma voltajı 750 V DC
Şebeke tipi DC Yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2
Kullanım kategorisi Kategori A
[Icu] rated ultimate short-circuit breaking capacity 100 KA Icu -de 250 V DC
1P 'e uygunIEC 60947-2 100 KA Icu -de 24...125 V DC
1P 'e uygunIEC 60947-2 100 KA Icu -de 500 V DC
2P 'e uygunIEC 60947-2 100 kA Icu -de 750 V DC
3P 'e uygunIEC 60947-2 Performance level S 100 kA 750 V DC
Kontrol tipi Geçiş
Montaj Tipi Sabit
Tamamlayıcı
[Ui] nominal yalıtım voltajı 750 V DC 'e uygun
IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygun
IEC 60947-2 [Ics] rated service short-circuit breaking capacity 100 KA -de 250 V DC 'e uygun
IEC 60947-2 (1P) 100 KA -de 48/125 V DC 'e uygun
IEC 60947-2 (1P) 100 KA -de 500 V DC 'e uygun
IEC 60947-2 (2P) 100 kA -de 750 V DC 'e uygunIEC 60947-2 (3P)
Maksimum kesme süresi 10 ms Mekanik dayanıklılık 10000 cycles 'e uygunIEC 60947-2
Elektrik dayanıklılığı 10000 Cycles 250 V DC In/2 'e uygunIEC 60947-2
10000 Cycles 500 V DC In/2 'e uygunIEC 60947-2
10000 Cycles 750 V DC In/2 'e uygunIEC 60947-2
5000 Cycles 250 V DC In 'e uygunIEC 60947-2 5000 Cycles
500 V DC In 'e uygunIEC 60947-2
5000 cycles 750 V DC In 'e uygunIEC 60947-2
Montaj desteği Arka plaka
Üst bağlantı Ön Aşağı bağlantı Ön Bağlantı aralığı 35 mm
Koruma türü Koruma olmadan
Width (W) 105 mm
Height (H) 161 mm
Depth (D) 86 mm
Ortam
Standartlar IEC 60947-2
Ürün sertifikaları ASEFA ASTA KEMA LCIE
Kirletme derecesi 3 'e uygunIEC 60664-1
IP koruma derecesi IP40 'e uygunIEC 60529
IK koruma derecesi IK07 'e uygunEN 50102
Nominal çalışma ortam sıcaklığı -25…70 °C
Depolama ortam koşulları -50…85 °C
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 13,7 cm
Package 1 Width 11,4 cm
Package 1 Length 19,2 cm
Package 1 Weight 1,592 kg
Unit Type of Package 2 S04
Number of Units in Package 2 12
Package 2 Height 30 cm
Package 2 Width 40 cm
Package 2 Length 60 cm
Package 2 Weight 19,918 kg
Sürdürülebilirlik Teklifi
Sürdürülebilir teklif durumu Green Premium ürünü
REACh Düzenlemesi REACh Bildirisi
EU RoHS Direktifi Uyumlu EU RoHS Bildirisi
Cıva içermez Evet Çin RoHS Düzenlemesi
Çin RoHS Beyanı
RoHS muafiyet bilgileri Evet
Çevre Beyanı Çevresel Ürün Profili
Döngüsellik Profili Kullanım Sonu Bilgileri
WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
Sözleşme garantisi
Garanti 18 months
