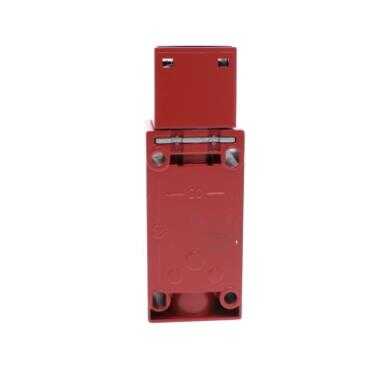

Gelince Sizi ArayalımÜrün serisi | Telemecanique Safety switches XCS |
---|---|
Ürün ya da bileşen tipi | Güvenlik anahtarı |
bileşen adı | XCSA |
tasarım | Endüstriyel |
malzeme | Metal |
başlık tipi | Anahtarla çalıştırılan torna başlık |
kontak tipi ve düzenleme | 2 NK + 1 NA |
kontak işlemi | Yavaş kesen, önce açan sonra kapayan |
kablo girişi | 1 giriş tapped için Pg 13.5 |
kablo dış çapı | 9…12 mm |
elektrikli bağlantı | Terminal, kelepçeleme kapasitesi: kablo uçlu veya uçsuz 1 x 0,5...2 x 1,5 mm² |
kutupların sayısı | 3 |
Kilitleme seçenekleri tanımı | Aktüatör kilitlemesi olmadan |
yerel sinyalleme | Olmadan |
pozitif açıklık | NK kontak ile |
---|---|
Mekanik dayanıklılık | 1000000 cycles |
minimum çalıştırma hızı | 0,01 m/s |
maksimum çalıştırma hızı | 0,5 m/s |
[Ie] nominal çalışma akımı | 6 A -de 120 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 0,55 A -de 125 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 0,27 A -de 250 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 |
[Ithe] klasik muhafazalı termik akım | 10 A |
[Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-5-1 |
kisa devre korumasi | 10 A kartuş sigortası tip gG (gl) |
Minimum actuator force for extraction | 20 N |
maximum operating rate | 10 cyc/mn maksimum dayanıklılık için |
güvenlik seviyesi | Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1 PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1 SIL 3'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/IEC 61508 |
güvenlik güvenilirlik verisi | B10d = 5000000 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır |
gövde malzemesi | Zamak |
başlık malzemesi | Zamak |
Derinlik | 44 mm |
Yükseklik | 114 mm |
Genişlik | 40 mm |
Ürün ağırlığı | 0,44 kg |
Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/ISO 12100 EN 1088/ISO 14119 UL 508 EN/IEC 60204-1 |
---|---|
Ürün sertifikaları | CSA UL |
koruyucu bakım | TC |
Nominal çalışma ortam sıcaklığı | -25…70 °C |
Depolama ortam koşulları | -40…70 °C |
titreşim direnci | 5 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
darbe dayanımı | 10 gn için 11 ms 'e uygunIEC 60068-2-27 |
elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunEN/IEC 61140 |
IP koruma derecesi | IP67 'e uygunEN/IEC 60529 and EN/IEC 60947-5-1 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 7 cm |
Package 1 Width | 12,7 cm |
Package 1 Length | 4,3 cm |
Package 1 Weight | 500 g |
Unit Type of Package 2 | P06 |
Number of Units in Package 2 | 320 |
Package 2 Height | 77 cm |
Package 2 Width | 80 cm |
Package 2 Length | 60 cm |
Package 2 Weight | 175,7 kg |
Unit Type of Package 3 | S01 |
Number of Units in Package 3 | 10 |
Package 3 Height | 15 cm |
Package 3 Width | 15 cm |
Package 3 Length | 40 cm |
Package 3 Weight | 5,231 kg |
Garanti | 18 months |
---|
