Ana
| Ürün serisi |

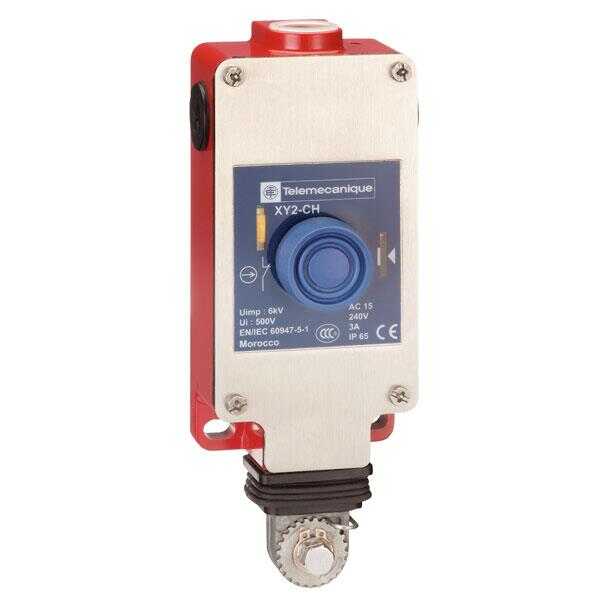

Telemecanique Emergency stop rope pull switches XY2C |
| Ürün ya da bileşen tipi |
Mandallama acil durdurma ipli çekme anahtarı |
| Ürün grubu |
XY2CH |
| muhafaza rengi |
Kırmızı RAL 3000 |
| aşırı gerilim kategorisi |
Sınıf I 'e uygunEN/IEC 61140
Sınıf I 'e uygunNF C 20-030 |
Tamamlayıcı
| yerel sinyalleme |
Pilot ışığı olmadan |
| kabloların sayısı |
1 |
| tetik kablosu maksimum uzunluğu |
30 m |
| gövde malzemesi |
Zamak |
| kapak malzemesi |
Paslanmaz çelik |
| sıfırlama |
Koruyucu kapaklı Buton ile |
| kontak tipi ve düzenleme |
1 NK + 1 NA |
| kontak işlemi |
Yavaş kesen |
| tetikleme kablosu bağlantı noktası |
RH veya LH tarafı |
| bağlantılar - terminaller |
Vida kelepçesi terminali, 1 x 0,5...2 x 1,5 mm² |
| sıkma torku |
0,8…1,2 N.m |
| kablo girişi sayısı |
3 yivli giriş için Pg 13.5 kablo rakoru |
| güvenlik seviyesi |
PL = e değerine erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1
Kategori 4'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1
SIL 3'e erişebilir uygun izleme sistemi ve doğru kablolarla 'e uygunEN/IEC 61508 |
| güvenlik güvenilirlik verisi |
B10d = 4000000 20 yıllık verilen servis ömrü, mekanik veya kontak aşınması ile sınırlanır 'e uygunIEC 60947-5-5 |
| İşaretleme |
CE |
| Mekanik dayanıklılık |
800000 cycles |
| kablo destekleri arasındaki mesafe |
5 m |
| [Ie] nominal çalışma akımı |
3 A -de 240 V, AC-15, A300 'e uygunEN/IEC 60947-5-1 ek A
0,27 A -de 250 V, DC-13, Q300 'e uygunEN/IEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım |
10 A |
| [Ui] nominal yalıtım voltajı |
500 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1
300 V 'e uygunUL 508 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunEN/IEC 60947-1 |
| pozitif açıklık |
Ile 'e uygunEN/IEC 60947-5-1 |
| maximum resistance across terminals |
25 MOhm 'e uygunEN/IEC 60255-7 kategori 3
25 MOhm 'e uygunNF C 93-050 yöntem A |
| kisa devre korumasi |
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60269 |
| terminallerin açıklaması ISO n°1 |
(13-14)NO
(21-22)NC |
| Ürün ağırlığı |
0,865 kg |
| uyumluluk kodu |
XY2CH |
Ortam
| Standartlar |
EN/IEC 60947-5-1
EN/IEC 60204-1
Makine yönergesi 2006/42/EC
EN/IEC 60947-5-5
EN/ISO 13850
Iş ekipmanı yönergesi 2009/104/EC |
| ürün sertifikaları |
UL kategori NISD acil durdurma cihazları
CCC |
| koruyucu bakım |
TC |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…70 °C |
| titreşim direnci |
10 gn (f= 10…150 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı |
50 gn 11 ms 'e uygunEN/IEC 60068-2-27 |
| IP koruma derecesi |
IP65 'e uygunIEC 60529 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
9,2 cm |
| Package 1 Width |
8,0 cm |
| Package 1 Length |
19,6 cm |
| Package 1 Weight |
1,01 kg |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
30,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
10,65 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
80 |
| Package 3 Height |
77,0 cm |
| Package 3 Width |
80,0 cm |
| Package 3 Length |
60,0 cm |
| Package 3 Weight |
93,7 kg |
Sözleşme garantisi
| Garanti |
18 months |
