Gelince Sizi Arayalım| Ürün serisi | OsiSense XC |
|---|---|
| seri adı | Özel biçim |

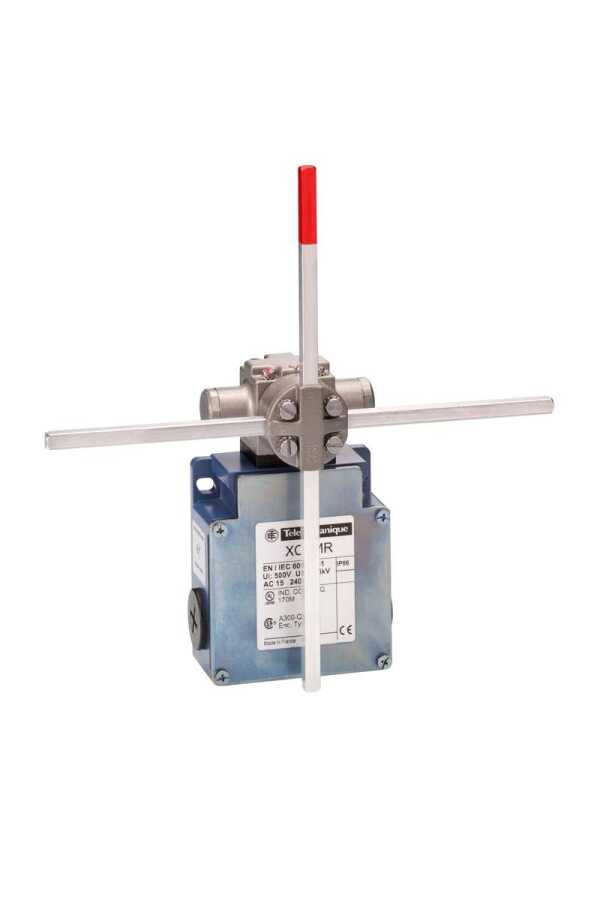

| Ürün ya da bileşen tipi | Limit anahtarı |
| ürüne özel uygulama | Kaldırma ve mekanik işleme uygulamaları için |
| Ürün grubu | XCKMR |
| gövde tipi | Sabit |
| başlık tipi | Döner başlık |
| malzeme | Metal |
| gövde malzemesi | Zamak |
| başlık malzemesi | Zamak |
| Sabitleme Modu | Gövdeyle |
| çalışma başlığının hareketi | Döner |
| operatörün tipi | Sabit çapraz çubuk manivela metal kare çubuk 6 mm, U = 200 mm |
| yaklaşım tipi | Yanal yaklaşım, 2 yön |
| kablo girişi | M20 x 1,5 kablo rakoru için 3 giriş tapped, kablo dis çapi: 7…13 mm |
| kutupların sayısı | 4 |
| kontak tipi ve düzenleme | 2 x (2 NK) |
| kontak işlemi | Yavaş kesen, kademeli |
| anahtar çalıştırma | Hareketli parçalar aracılığıyla |
|---|---|
| elektrikli bağlantı | Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm² |
| kontak yalıtım biçimi | Zb |
| adımların sayısı | 5 elektrikli konumlar |
| yön basina kontak blogu (kontrol devresi) | Yön başına 1 |
| pozitif açıklık | Ile |
| pozitif açıklık minimum torku | 0,75 N.m |
| minimum açma torku | 0,5 N.m |
| minimum çalıştırma hızı | 6 m/min |
| maksimum çalıştırma hızı | 1,5 m/s 65 ve 95 mm arasında çubukta çalıştırma noktası |
| maksimum hareket açısı | -180 ° 180 ° |
| kontak kodu gösterimi | A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A Q150, DC-13 (Ue = 125 V), Ie = 0,55 A 'e uygunEN/IEC 60947-5-1 ek A |
| [Ui] nominal yalıtım voltajı | 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14 500 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1 |
| maximum resistance across terminals | 25 MOhm 'e uygunIEC 60255-7 kategori 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60664 6 kV 'e uygunEN/IEC 60947-1 |
| kisa devre korumasi | 10 A kartuş sigorta, tip gG |
| Mekanik dayanıklılık | 2000000 cycles |
| Genişlik | 200 mm |
| Yükseklik | 118 mm |
| Derinlik | 59 mm |
| Ürün ağırlığı | 0,55 kg |
| terminallerin açıklaması ISO n°1 | (11-12)NC (21-22)NC |
| darbe dayanımı | 50 gn 'e uygunEN/IEC 60068-2-27 |
|---|---|
| titreşim direnci | 25 gn (f= 10…500 Hz) 'e uygunEN/IEC 60068-2-6 |
| IP koruma derecesi | IP66 'e uygunEN/IEC 60529 |
| IK koruma derecesi | IK07 'e uygunEN 50102 |
| elektrik çarpmasına karşı koruma sınıfı | Sınıf I 'e uygunIEC 60536 |
| Nominal çalışma ortam sıcaklığı | -40…70 °C |
| Depolama ortam koşulları | -40…85 °C |
| koruyucu bakım | TC |
| Ürün sertifikaları | CSA UL CCC CE |
| Standartlar | EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 9,5 cm |
| Package 1 Width | 8,0 cm |
| Package 1 Length | 20,0 cm |
| Package 1 Weight | 723,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 6 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 4,979 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 96 |
| Package 3 Height | 77,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 60,0 cm |
| Package 3 Weight | 87,492 kg |
| Garanti | 18 months |
|---|
