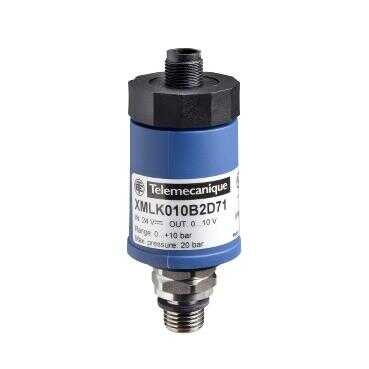

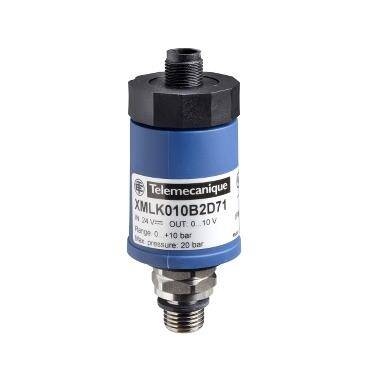

| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| Basınç sensör tipi | Basınç iletici |
| basınç sensör adı | XMLK |
| elektrikli devre tipi | Kontrol devresi |
| Pressure rating | 10 bar |
| yerel ekran | Olmadan |
| kontrollü sıvı | Hava (0…80 °C) Taze su (0…80 °C) |
| sıvı bağlantı türü | G 1/4A (erkek) 'e uygunDIN 3852-E |
| elektrikli bağlantı | 1 erkek konnektör M12 4 pim |
| [Us] nominal besleme gerilimi | 24 V DC SELV (gerilim limitleri: 8…33 V) |
| akım tüketimi | < 20 mA |
| çıkış sinyalinin tipi | Analog |
| analog çıkış fonksiyonu | 4...20 mA, 2 telli |
| Set başına Miktar | 1'li set |
| ambalaj tipi | Bağımsız |
| basınç ayar aralığı | 0…10 bar |
|---|---|
| maksimum izin verilen olağandışı basınç | 20 bar |
| tahrip basıncı | 30 bar |
| sıvıyla temas eden malzemeler | Nitrile (NBR) Paslanmaz çelik tip AISI 303 Seramik |
| Çalışma konumu | Herhangi bir konum |
| Koruma türü | Yük kısa devre Ters polarite |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi 'e uygunEN/IEC 61000-4-2 8 kV hava, 6 kV kontak Elektromanyetik alanlara duyarlılık 'e uygunEN/IEC 61000-4-3 10 V/m 80...1000 MHz Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunEN/IEC 61000-4-4 2 kV 1,2/50 µs şok dalgaları bağışıklık testi 'e uygunEN/IEC 61000-4-5 500 V 12 Ohm, 1 kV 42 Ohm Yayılmalı RF alanları 'e uygunEN/IEC 61000-4-6 10 V 0,15...80 MHz Manyetik alanlara bağışıklık 'e uygunEN/IEC 61000-4-8 30 A/m 50 Hz |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 0,5 kV |
| çıkışta yanıt süresi | < 5 ms |
| ölçüm doğruluğu | Ölçüm aralığının +/- % 1'i |
| Resolution | 0.1 % of the measuring range |
| hassasiyet sapması | Ölçüm aralığının +/- % 0,04'ü/°K |
| sıfır noktası sapması | Ölçüm aralığının +/- % 0,03'ü/°K |
| Long term stability | +/- 1 % of the measuring range |
| Mekanik dayanıklılık | 10000000 cycles |
| Ürün ağırlığı | 0,11 kg |
| çap | 36 mm |
| uzunluk | 67,5 mm |
| skala tipi | Sabit diferansiyel |
| Standartlar | CE EN/IEC 61326-2-3 |
|---|---|
| Ürün sertifikaları | RCM CSA C22.2 No 14 UL 508 EAC |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | 0…80 °C |
| Depolama ortam koşulları | -25…80 °C |
| titreşim direnci | 20 gn[Alan](f =[Alan]9…2000 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı | 25 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| IP koruma derecesi | IP65 'e uygunEN/IEC 60529 |
| NEMA koruma derecesi | NEMA 4 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,2 cm |
| Package 1 Width | 6,6 cm |
| Package 1 Length | 8,8 cm |
| Package 1 Weight | 127,0 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,214 kg |
| Garanti | 18 months |
|---|
