Maximum Basınç
48 bar

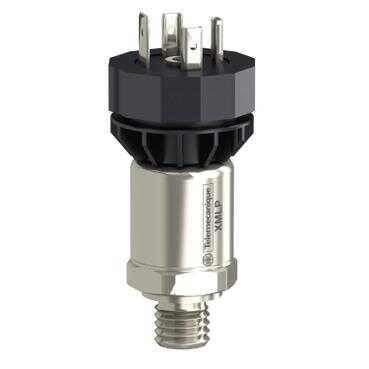

| Ürün serisi | Telemecanique Pressure sensors XM |
|---|---|
| Ürün ya da bileşen tipi | Elektronik basınç sensörleri |
| Basınç sensör tipi | Basınç iletici |
| basınç sensör adı | XMLP |
| elektrikli devre tipi | Kontrol devresi |
| Pressure rating | 10 bar |
| yerel ekran | Olmadan |
| kontrollü sıvı | Hava (-30…135 °C) Taze su (0…135 °C) Hidrolik yağ (-30…135 °C) Gaz (-30…135 °C) Soğutma sıvısı (-30…135 °C) |
| sıvı bağlantı türü | G 1/4A (erkek) 'e uygunDIN 3852-E |
| elektrikli bağlantı | 1 erkek konnektör EN 175301-803-A (DIN43650 hariç) 3 pim |
| [Us] nominal besleme gerilimi | 24 V DC SELV (gerilim limitleri: 12…33 V) |
| akım tüketimi | < 7 mA |
| çıkış sinyalinin tipi | Analog |
| analog çıkış fonksiyonu | 0...10 V, 3 telli |
| Set başına Miktar | 1'li set |
| ambalaj tipi | Bağımsız |
| basınç ayar aralığı | 0…10 bar |
|---|---|
| maksimum izin verilen olağandışı basınç | 30 bar |
| tahrip basıncı | 60 bar |
| sıvıyla temas eden malzemeler | Stainless steel AISI 316L Fluorocarbon FPM |
| Çalışma konumu | Herhangi bir konum |
| Koruma türü | Ters polarite Yük kısa devre |
| elektromanyetik uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi 'e uygunEN/IEC 61000-4-4 2 kV Elektrostatik deşarj bağışıklık testi 'e uygunEN/IEC 61000-4-2 8 kV hava, 4 kV kontak 1,2/50 µs şok dalgaları bağışıklık testi 'e uygunEN/IEC 61000-4-5 1 kV 42 Ohm Manyetik alanlara bağışıklık 'e uygunEN/IEC 61000-4-8 100 A/m 50 Hz Elektromanyetik alanlara duyarlılık 'e uygunEN/IEC 61000-4-3 10 V/m 80...3000 MHz Yayılmalı RF alanları 'e uygunEN/IEC 61000-4-6 10 V 0.01...80 MHz |
| Nominal yıldırım darbe dayanım gerilimi (Up) | 0,5 kV |
| çıkışta yanıt süresi | <= 2 ms 10...90 % of full scale |
| ölçüm doğruluğu | Ölçüm aralığının +/- % 0,5'i |
| Resolution | 0.1 % of the measuring range |
| hassasiyet sapması | +/- 0.02 % of measuring range/°K |
| sıfır noktası sapması | +/- 0.02 % of measuring range/°K |
| Mekanik dayanıklılık | 10000000 cycles |
| Ürün ağırlığı | 0,106 kg |
| çap | 26 mm |
| uzunluk | 60,6 mm |
| Standartlar | NSF ANSI 61 EN/IEC 61326-2-3 |
|---|---|
| Ürün sertifikaları | RCM cULus CE EAC |
| koruyucu bakım | TC |
| Nominal çalışma ortam sıcaklığı | -30…85 °C |
| Depolama ortam koşulları | -50…100 °C |
| titreşim direnci | 20 gn[Alan](f =[Alan]15…2000 Hz) 'e uygunEN/IEC 60068-2-6 |
| darbe dayanımı | 100 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| IP koruma derecesi | IP65 'e uygunEN/IEC 60529 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,2 cm |
| Package 1 Width | 4,7 cm |
| Package 1 Length | 8,8 cm |
| Package 1 Weight | 106,0 g |
| Unit Type of Package 2 | S01 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 15,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 2,732 kg |
| Garanti | 18 ay |
|---|
